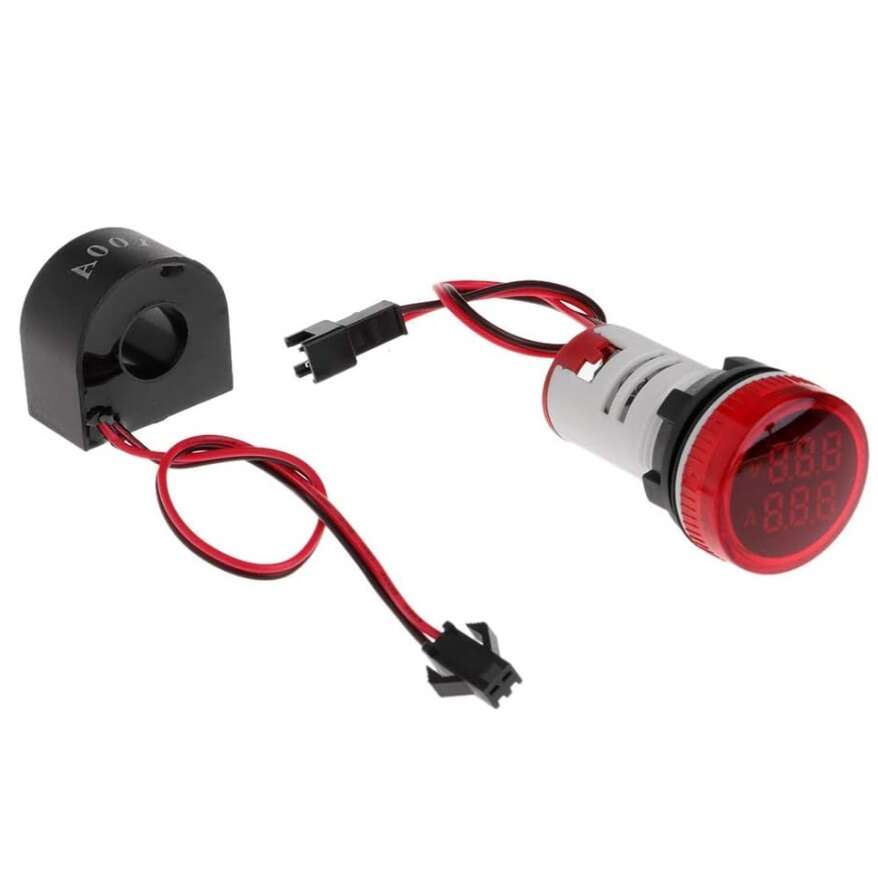

ولتمتر و آمپرمتر چراغ سیگنالی AC۵۰۰ ولت ۱۰۰ آمپر قرمز گرد مدل AD101-22VAM – نمایش دقیق ولتاژ و جریان در تابلوهای برق صنعتی
ماژول ولتمتر و آمپرمتر مدل AD101-22VAM یک نمایشگر کاربردی با طراحی چراغ سیگنالی گرد و رنگ قرمز است که امکان اندازهگیری ولتاژ تا ۵۰۰ ولت AC و جریان تا ۱۰۰ آمپر را به صورت همزمان فراهم می کند. این محصول با نصب آسان روی پنل های برق صنعتی، به کاربر امکان مانیتورینگ دقیق و سریع وضعیت برق ورودی را می دهد.
نمایشگر دیجیتال این ماژول با نور قرمز و وضوح بالا، خواندن اطلاعات را در شرایط مختلف نوری ساده و دقیق می کند. همچنین همراه محصول یک ترانس جریان دقیق قرار دارد که اندازه گیری جریان را با دقت بالا تضمین می کند.
ویژگی های برجسته ولتمتر و آمپرمتر AD101-22VAM:
• نمایش ولتاژ تا ۵۰۰ ولت AC
• اندازه گیری جریان تا ۱۰۰ آمپر با ترانس جریان همراه
• طراحی گرد و رنگ قرمز مناسب نصب پنلی
• نمایشگر دیجیتال با نور قرمز و خوانایی بالا

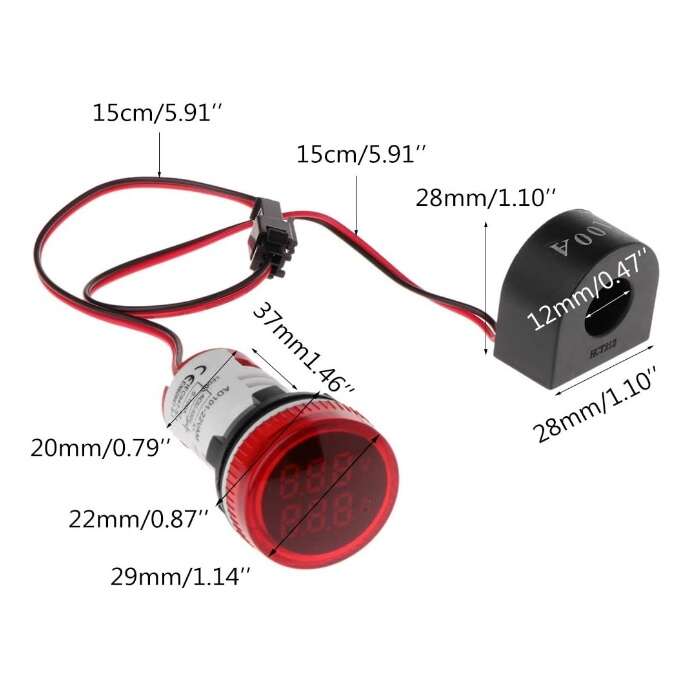

• نصب آسان در پنل های با قطر ۲۲ میلی متر
• مصرف انرژی پایین و عمر طولانی
• مناسب برای محیط های صنعتی و سیستم های کنترل
کاربردها:
این ماژول برای استفاده در تابلوهای برق صنعتی، دستگاه های کنترل، سیستم های توزیع انرژی، پروژه های آزمایشگاهی و تجهیزات مانیتورینگ جریان و ولتاژ بسیار کاربردی است. همچنین در سیستم های هوشمند و اتوماسیون صنعتی نیز نقش مهمی دارد.
مزایای استفاده از ولتمتر و آمپرمتر مدل AD101-22VAM:
• نمایش همزمان ولتاژ و جریان با دقت بالا
• طراحی جمع و جور و مناسب نصب پنلی
• مصرف انرژی پایین و طول عمر بالا
• مقاوم در برابر شرایط کاری سخت
• نصب و راه اندازی ساده و سریع
چرا از فروشگاه محمد الکترونیک خرید کنیم؟
فروشگاه محمد الکترونیک این محصول را با کیفیت تضمینی و قیمت رقابتی ارائه می دهد. برای خرید ماژول ولتمتر و آمپرمتر قرمز گرد AD101-22VAM با ارسال سریع و پشتیبانی فنی، هم اکنون می توانید به فروشگاه محمد الکترونیک مراجعه کنید و از خدمات ما بهره مند شوید.
چراق لامپ سیگنال یک لامپ برای نمایش خاموش و روشن بودن موتور سه فاز و نشان دادن وجود فاز در تابلو برق استفاده می شود. این مدل از لامپ سیگنال دارای LED دارای ولت متر و آمپرمتر داخلی است.
ماژول ولت آمپر آمپرمتر چراغ سیگنالی برای اندازه گیری ولتاژ 60 – 500 ولت AC و جریان AC از 0 – 100 آمپر میباشد. ترانس جریان همراه محصول در بسته بندی می باشد.
مشخصات چراغ ولت متر آمپر متر سیگنالی
- اندازه گیری ولتاژ 60 – 500 ولت AC
- اندازه گیری جریان 0 – 100 آمپر AC
- رنگ قرمز
کاربردهای چراغ ولت متر آمپر متر سیگنالی
- تابلو برق صنعتی تک فاز و سه فاز
- تابلو برق ساختمانی
- ماشین های صنعتی تک فاز و سه فاز
- تجهیزات الکتریکی سیار مانند موتور برق
- جعبه فیوز واحدهای ساختمانی
نصب در شبکه تک فاز چراغ ولت متر آمپر متر سیگنالی
برای روشن کردن ماژول ولت آمپر متر چراغ سیگنالی کافی است سیم های فاز و نول را به پایه های X1 و X2 متصل کنید . در این حالت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز نمایش داده می شود. برای اندازه گیری جریان ، کافی است ترانس جریان را به چراغ سیگنال از طریق سوکت متصل نموده و سپس سیم فاز یا نول را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
نصب در شبکه ۳ فاز چراغ ولت متر آمپر متر سیگنالی
در شبکه های 3 فاز ، تعداد 3 عدد ماژول ولت متر آمپر متر چراغ سیگنالی باید در تابلو نصب شود . جهت روشن کردن این چراغ سیگنال ، دو روش وجود دارد . روش اول اینکه فاز و نول را به پایه های X1 و X2 متصل کنید . در این روش چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول نشان داده می شود . روش دوم به این شکل بوده که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند. کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
برای خرید ماژول ولتمتر آمپر متر سیگنالی به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
