ماژول تستر فست شارژ مدل HW-398 | تشخیص پروتکل های PD / QC / AFC با خروجی Type-C
خلاصه محصول:
ماژول تستر HW-398 ابزاری حرفه ای برای بررسی و تشخیص انواع پروتکل های شارژ سریع از جمله PD (Power Delivery)، QC (Quick Charge)، AFC (Adaptive Fast Charging) و سایر استاندارد های رایج در شارژر ها و پاوربانک ها می باشد. این ماژول با خروجی Type-C و عملکرد دقیق، مناسب برای تعمیرکار ها، طراحان مدار و تست انواع منبع تغذیه فست شارژ است.
مشخصات فنی تستر HW-398:
- مدل: HW-398
- نوع ورودی و خروجی: کانکتور USB Type-C
- پروتکل های پشتیبانی شده:
- PD2.0 / PD3.0
- QC2.0 / QC3.0
- AFC (Samsung Adaptive Fast Charging)
- SCP / FCP (Huawei)
- ولتاژ های قابل تشخیص: 5 ولت، 9 ولت، 12 ولت، 15 ولت، 20 ولت
- نمایش ولتاژ خروجی انتخاب شده با LED
- دارای کلید برای انتخاب حالت و بررسی پشتیبانی پروتکل
- قابلیت تشخیص خودکار نوع پروتکل شارژ در پاوربانک و آداپتور
- ابعاد: حدود 40 × 17 میلی متر
- مصرف برق بسیار پایین و طراحی کم حجم
ویژگی ها و مزایا:
- تشخیص سریع و دقیق پروتکل های فست شارژ
- دارای دکمه فشاری برای انتخاب حالت خروجی
- امکان بررسی عملکرد واقعی شارژر ها
- طراحی سبک و پرتابل، قابل استفاده روی میز کار یا درون کیف ابزار
- مناسب برای تست کابل های شارژ تایپ سی، مبدل ها و شارژر های PD
- مناسب برای استفاده آموزشی، تعمیراتی و صنعتی
کاربرد ها:
- بررسی عملکرد شارژر های PD، QC، AFC و سایر پروتکل های فست شارژ
- تشخیص پروتکل های پشتیبانی شده در پاوربانک، شارژر فندکی، شارژر دیواری
- تست خروجی USB تایپ سی و شبیه سازی درخواست ولتاژ های خاص
- ابزار کاربردی برای تعمیرکار های موبایل، لپ تاپ و تجهیزات شارژ سریع
- مناسب برای آموزش و تست آزمایشگاهی
نحوه استفاده:
۱. ماژول را به پورت خروجی شارژر یا پاوربانک متصل کنید.
۲. با فشردن کلید، حالت های مختلف ولتاژ و پروتکل را بررسی کنید.
۳. نشانگر LED وضعیت خروجی را نمایش می دهد.
۴. خروجی Type-C قابل اتصال به ماژول های مصرف کننده یا ابزار اندازه گیری است.
نحوه سفارش:
برای خرید ماژول تستر فست شارژ مدل HW-398 از فروشگاه محمد الکترونیک، کافی است این محصول را به سبد خرید خود اضافه کرده و سفارش خود را نهایی کنید. ارسال سریع به سراسر کشور انجام می شود.

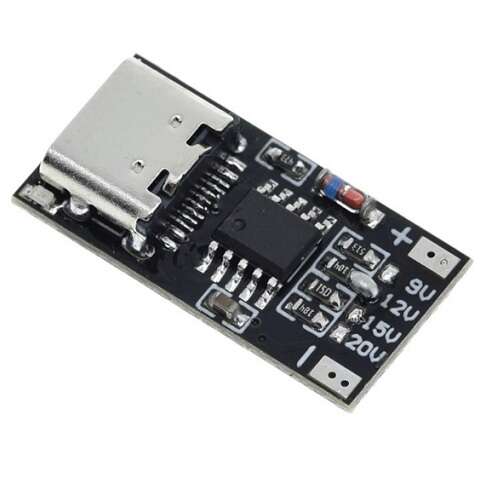

ماژول HW-398 یک ماژول رابط بوده که با اتصال آن به شارژر هایی که از تکنولوژی فست شارژ استفاده می کنند , می تواند شارژر را وادار به ولتاژ خروجی انتخابی کاربر نماید. نحوه انتخاب ولتاژ خروجی توسط کاربر با لحیم کردن پد مربوطه روی ماژول مشخص می شود. ولتاژ خروجی می تواند 9-12-15-20 ولت انتخاب شود.
از کاربرد های ماژول HW-398 می توان به تست کردن سلامت شارژر فست یا تست سلامت کابل اشاره کرد , همچنین از این ماژول برای تامین برق مورد نیاز برخی روتر ها استفاده کرد.
توجه داشته باشید در صورتی که از کابل شارژر فاقد دیتا استفاده کنید و یا شارژر مشکلی داشته باشد , خروجی ولتاژ 5 ولت خواهد بود.
