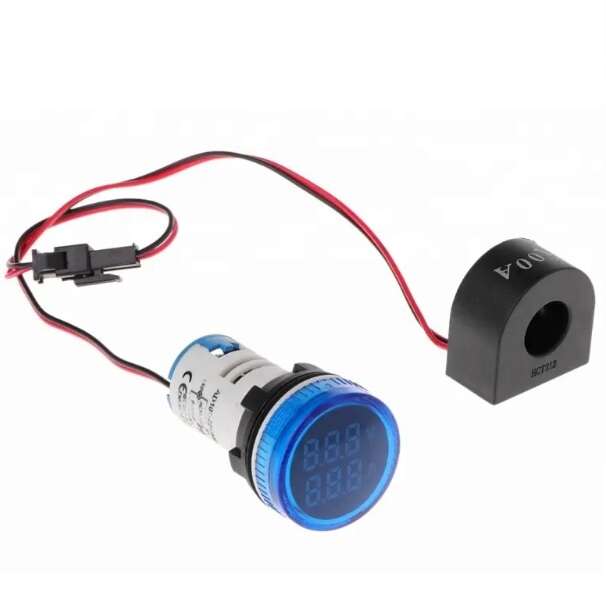

ولتمتر و آمپر متر چراغ سیگنالی AC ۵۰۰ ولت – ۱۰۰ آمپر آبی گرد مدل AD101-22VAM
ولتمتر و آمپر متر چراغ سیگنالی AC ۵۰۰ ولت – ۱۰۰ آمپر آبی گرد مدل AD101-22VAM، یک ماژول کاربردی و دقیق برای نمایش وضعیت ولتاژ و جریان در مدارهای AC است. این محصول با طراحی گرد و رنگ آبی، علاوه بر زیبایی ظاهری، امکان نمایش آسان و سریع مقدار ولتاژ و جریان در سیستم های مختلف صنعتی و الکترونیکی را فراهم می کند.
این ولتمتر و آمپر متر سیگنالی با قابلیت اندازه گیری ولتاژ تا ۵۰۰ ولت و جریان تا ۱۰۰ آمپر، مناسب برای استفاده در تابلوهای برق، سیستم های صنعتی، دستگاه های کنترل و پروژه های مختلف الکترونیکی می باشد. نصب ساده و مقاوم بودن در برابر شرایط محیطی، از دیگر ویژگی های مهم این ماژول است.
ویژگی های برجسته ولتمتر و آمپر متر چراغ سیگنالی AC ۵۰۰ ولت – ۱۰۰ آمپر آبی گرد AD101-22VAM:
• نمایش دقیق ولتاژ تا ۵۰۰ ولت AC
• اندازه گیری جریان تا ۱۰۰ آمپر
• طراحی گرد با چراغ سیگنالی آبی رنگ
• نصب آسان و مناسب برای تابلوهای برق صنعتی
• دوام بالا در برابر شوک و لرزش
• مناسب برای نمایش وضعیت در سیستم های الکترونیکی و صنعتی
کاربردها:
این ماژول در سیستم های تابلو برق صنعتی، دستگاه های کنترل، ماشین آلات و تجهیزات الکترونیکی صنعتی کاربرد دارد. همچنین برای پروژه های DIY و سیستم های اندازه گیری ولتاژ و جریان در محیط های صنعتی بسیار مناسب است.
مزایای استفاده از ولتمتر و آمپر متر چراغ سیگنالی AC ۵۰۰ ولت – ۱۰۰ آمپر آبی گرد:
• نمایش سریع و واضح ولتاژ و جریان در محیط های پرنور یا کم نور
• نصب و راه اندازی آسان بدون نیاز به تجهیزات پیچیده
• مقاومت بالا در برابر شرایط سخت کاری
• افزایش ایمنی و کنترل بهتر سیستم های برقی و صنعتی
• مناسب برای استفاده در انواع تابلوهای کنترل و مانیتورینگ
چرا از فروشگاه محمد الکترونیک خرید کنیم؟
در فروشگاه محمد الکترونیک،
ولتمتر و آمپر متر چراغ سیگنالی AC ۵۰۰ ولت – ۱۰۰ آمپر آبی گرد مدل AD101-22VAM با کیفیت تضمینی، قیمت رقابتی و خدمات پس از فروش کامل عرضه میشود. اگر به دنبال نمایشگری دقیق و قابل اعتماد برای پروژه های صنعتی و الکترونیکی خود هستید، همین حالا می توانید از فروشگاه محمد الکترونیک خرید کنید و از ارسال سریع و پشتیبانی تخصصی بهره مند شوید.
چراق لامپ سیگنال یک لامپ برای نمایش خاموش و روشن بودن موتور سه فاز و نشان دادن وجود فاز در تابلو برق استفاده می شود. این مدل از لامپ سیگنال دارای LED دارای ولت متر و آمپرمتر داخلی است.

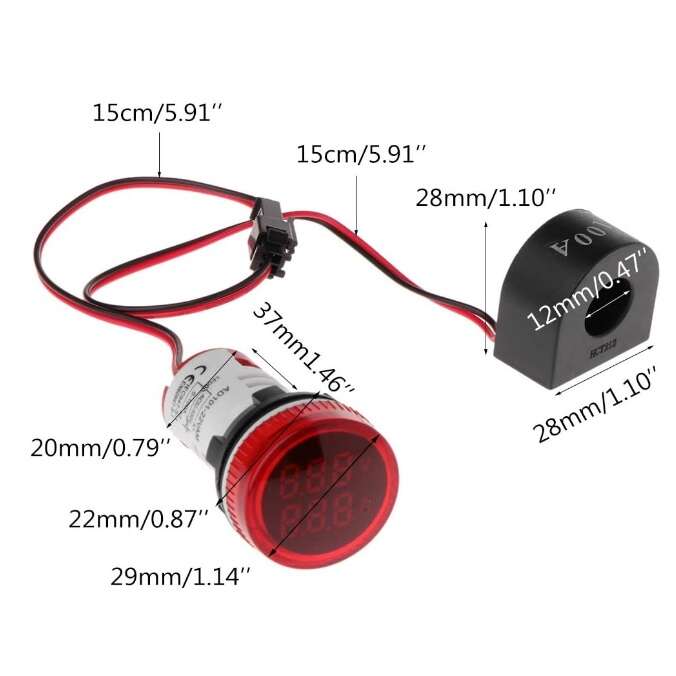

ماژول ولت آمپر آمپرمتر چراغ سیگنالی برای اندازه گیری ولتاژ 60 – 500 ولت AC و جریان AC از 0 – 100 آمپر میباشد. ترانس جریان همراه محصول در بسته بندی می باشد.
مشخصات چراغ ولت متر آمپر متر سیگنالی
- اندازه گیری ولتاژ 60 – 500 ولت AC
- اندازه گیری جریان 0 – 100 آمپر AC
- رنگ آبی
کاربردهای چراغ ولت متر آمپر متر سیگنالی
- تابلو برق صنعتی تک فاز و سه فاز
- تابلو برق ساختمانی
- ماشین های صنعتی تک فاز و سه فاز
- تجهیزات الکتریکی سیار مانند موتور برق
- جعبه فیوز واحدهای ساختمانی
نصب در شبکه تک فاز چراغ ولت متر آمپر متر سیگنالی
برای روشن کردن ماژول ولت آمپر متر چراغ سیگنالی کافی است سیم های فاز و نول را به پایه های X1 و X2 متصل کنید . در این حالت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز نمایش داده می شود. برای اندازه گیری جریان ، کافی است ترانس جریان را به چراغ سیگنال از طریق سوکت متصل نموده و سپس سیم فاز یا نول را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
نصب در شبکه ۳ فاز چراغ ولت متر آمپر متر سیگنالی
در شبکه های 3 فاز ، تعداد 3 عدد ماژول ولت متر آمپر متر چراغ سیگنالی باید در تابلو نصب شود . جهت روشن کردن این چراغ سیگنال ، دو روش وجود دارد . روش اول اینکه فاز و نول را به پایه های X1 و X2 متصل کنید . در این روش چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول نشان داده می شود . روش دوم به این شکل بوده که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند. کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
برای خرید ماژول ولتمتر آمپر متر سیگنالی آبی رنگ به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
