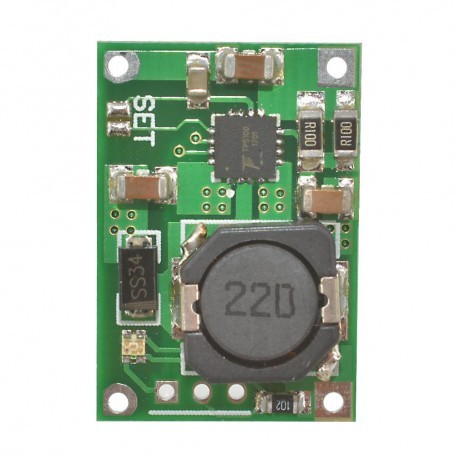

ماژول شارژر باتری لیتیوم یون تک سل و 2 سل TP5100 به همراه محافظ
شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید).
این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.
ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از 0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.
مشخصات
ولتاژ شارژ : دو سلولی 8.4 ولت – تک سلولی 4.2 ولت
محافظت دما , جریان , اتصال کوتاه و …
ولتاژ ورودی : 5 تا 15 ولت
جریان شارژ : حداکثر 2 آمپر
فرکانس مد سوئیچینگ : 400 کیلوهرتز
ابعاد : 25 * 17 * 5 میلیمتر

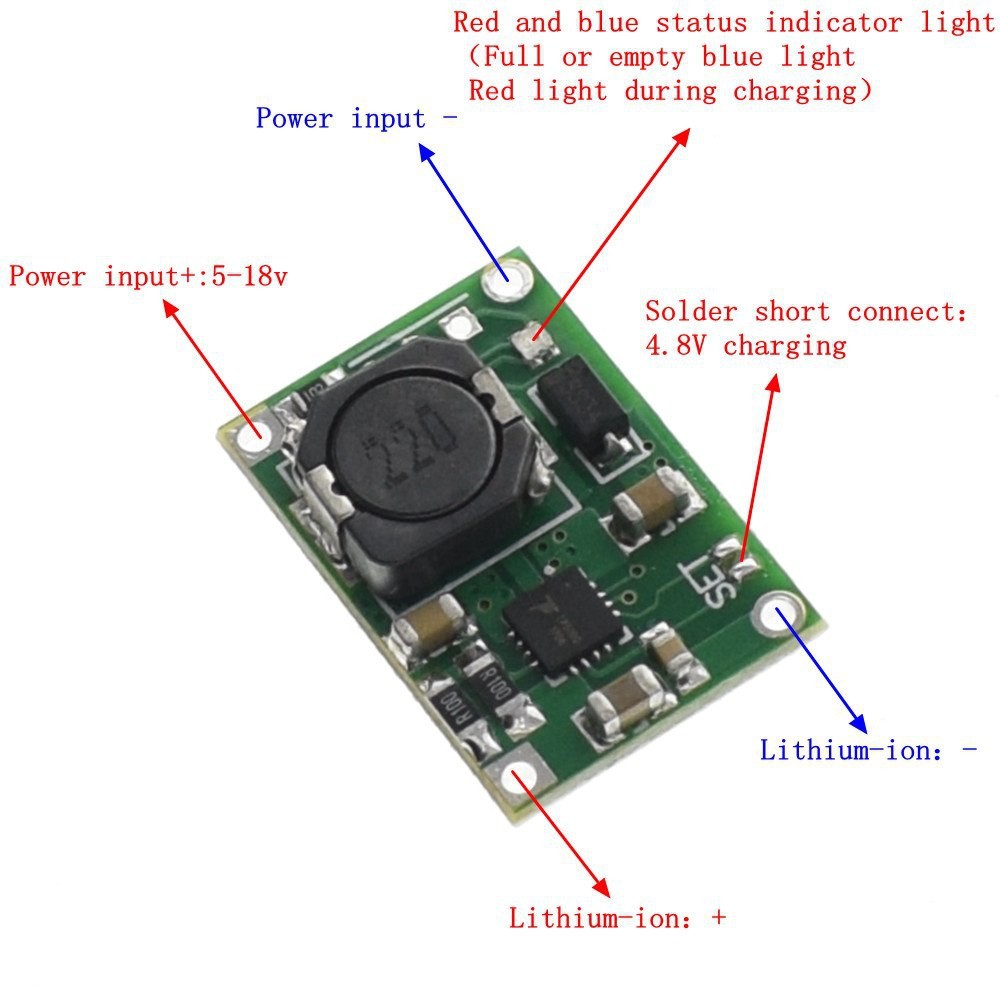

دارای نشانگر LED :
در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی
