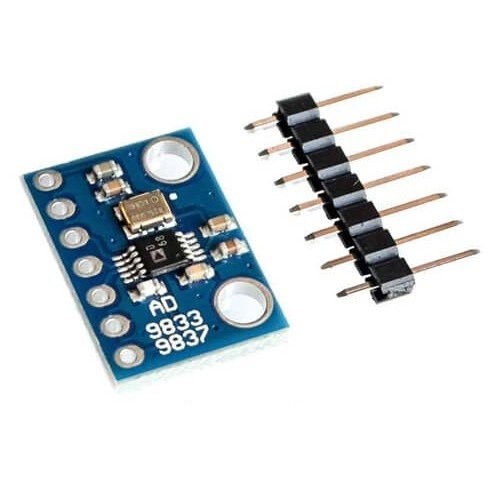

ماژول سیگنال ژنراتور GY-9833 با قابلیت تولید موج سینوسی / مربعی / مثلثی
مهمترین دستگاه در تست تجهیزات الکترونیک فانکشن یا سیگنال ژنراتور (signal generator) می باشد. فانکشن ژنراتور یک تولید کننده سیگنال یا شکل موج مانند سینوسی، مربعی، مثلثی و… با دامنه و فرکانس های مختلف می باشد.
بطور مثال توسط این فانکشن ژنراتور میتوان شکل موج سینوسی به دامنه 5Vpp با فرکانس 12KHz را تولید کرد. سپس از این سیگنال بعنوان منبع تغذیه در مدارات الکترونیکی، مخابراتی و… استفاده کرد
The AD9833 has a power-down function (SLEEP). This allows sections of the device that are not being used to be powered down, thus minimizing The current consumption of the part, e.g., the DAC can be powered down when a clock output is being generated Features: Digitally programmable frequency and phase 12.65 mW power consumption at 3 V 0 MHz to 12.5 MHz output frequency range 28-bit resolution: 0.1 Hz at 25 MHz reference clock Sinusoidal, triangular, and square wave outputs 2.3 V to 5.5 V power supply No external components required 3-wire SPI interface Extended temperature range: ?40°C to +105°C Power-down option Update Rate: 25(max) VOUT Maximum: 0.65V VOUT Minimum: 38mV VOUT Temperature Coefficient: 200° Input High Voltage: 1.7-2.8V Input Low Voltage: 0.5-0.7V Input Current: 10?A Input Capacitance: 3pF Operating temperature range is ?40°C to +105°C; typical specifications are at 25°C Size: 17*12mm/0.66*0.47″
