ماژول فرستنده و گیرنده مادون قرمز IR مدل TCRT5000
FEATURES
– Package type: leaded
– Detector type: phototransistor
– Dimensions (L x W x H in mm): 10.2 x 5.8 x 7
– Peak operating distance: 2.5mm
– Operating range within > 20% relative collector current: 0.2 mm to 15 mm
– Typical output current under test: Ic = 1mA
– Daylight blocking filter
– Emitter wavelength: 950 nm
– IR sensor with transistor output
– Operating Voltage: 5V
– Diode forward Current: 60mA
– Output: Analog or digital data
– Transistor collector current: 100mA (maximum)
– Operating temperature: -25°C to +85°C
– Lead (Pb)-free soldering released
– Compliant to RoHS directive 2002/95/EC and in accordance to WEEE 2002/96/EC
APPLICATIONS
– Position sensor for shaft encoder
– Detection of reflective material such as paper, IBM cards, magnetic tapes etc.
– Limit switch for mechanial motions in VCR
– General purpose – where the space is limited
حداکثر فاصله قابل اندازه گیری این سنسور 2.5mm است. این سنسور از ترکیب یک فتودیود و یک فتوترانزیستور در یک بسته بندی تشکیل شده است. نور IR توسط فتودیود تابانده شده و پس از انعکاس به فتوترانزیستور رسیده و آن را روشن می کند. بنابراین می توان گفت که این سنسور از نوع انعکاسی یا Reflective می باشد. بلوک دیاگرام داخلی این سنسور در تصویر زیر نشان داده شده است.
پکیج یا همان بسته بندی این سنسور از موادی با رنگ های خاص استفاده شده است تا به نوعی یک فیلتر در مقابل نورهای مزاحم محیطی بوده و اخلالی در عملکرد سنسور ایجاد نگردد. این ویژگی باعث شده است که TCRT5000 از محبوب ترین سنسورهای مادون قرمز انعکاسی بازار باشد.
با توجه به عملکرد و مدار داخلی این سنسور، می توان آن را هم توسط مدارات آنالوگ آپ امپی راه اندازی کرد و هم توسط مدارات دیجیتال میکروکنترلری که در تصاویر زیر مشخص شده است.

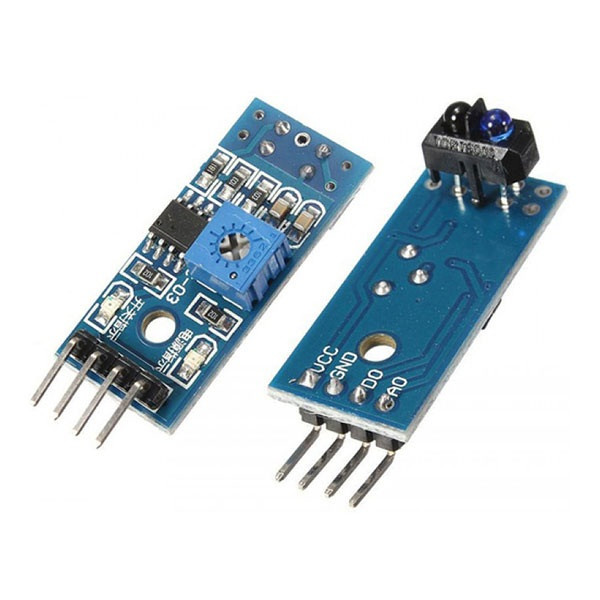

برد راه انداز ماژول TCRT5000 با استفاده از یک آپ امپ به عنوان مقایسه کننده عمل می کند. آپ امپ موجود بر روی برد به شماره LM393 می باشد که توسط پتانسیومتر قرار گرفته بر روی بورد کالیبره می شود. خروجی به دو صورت آنالوگ و دیجیتال با ولتاژ کاری 5 ولت در دسترس بوده و از این جهت به راحتی قابل اتصال به میکروکنترلر است.
