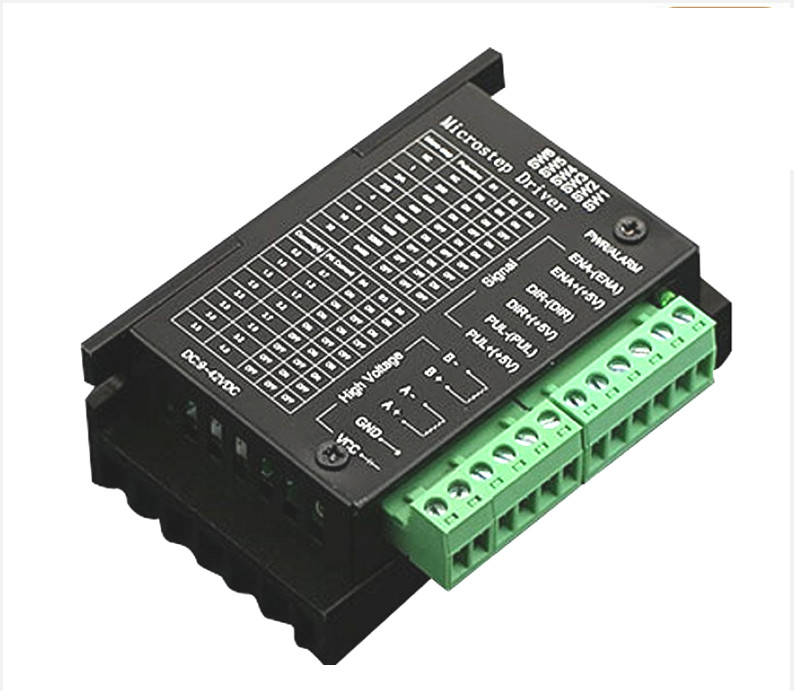

درایور موتور TB6600 Driver stepper motor 4.0A with frame
معرفی
جهت راه اندازی موتورهای پله ای از این درایور استفاده می شود . این درایور مبتنی بر آیسی TB6600 متعلق به توشیبا ساخته شده است. و قابلیت راه اندازی استپ موتور ها در مد “میکرو استپ” را دارد. در درایو میکرو استپ تعیین زاویه ی هر گام مقدور می باشد.
کاربردها
راه اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع ، دستگاه های CNC و …
مشخصات
ولتاژ تغذیه:9 تا 42 ولت DC
حداکثر جریان خروجی: 4 آمپر
راه اندازی موتورهای 2 فاز و 4 فاز
ایزولاسیون نوری برای ورودی های سیگنال
دارای حفاظت های حرارتی و اضافه جریان
Introduction
This driver is an upgraded version TB6600, broken down as heightened to 16 segments, for high subdivision applications. Applicable stepper motor: 42,57,86 type 2 phase 4-phase (4-wire 6 wire line 8)
Specification9V-42V DC power supply;H-bridge bipolar constant phase flow driven;the maximum output current of 4.0A eight optional;up to 16 segments of six kinds subdivision modes available;the input signal high-speed optical isolation;common anode single pulse interface standard;offline hold function;semi-enclosed chassis can adapt to a more demanding environment;to provide energy-efficient semiautomatic current lock function;built-in temperature protection and overcurrent protection.
