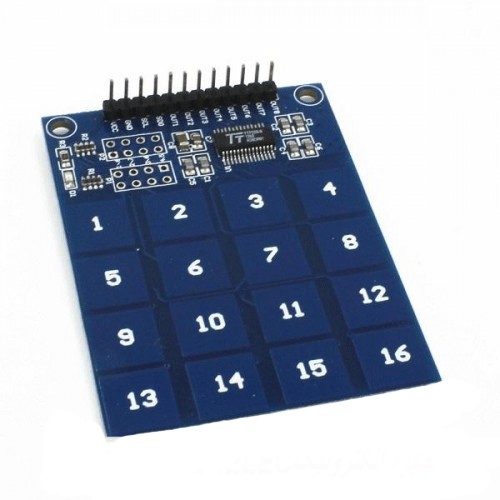

ماژول صفحه کلید 4*4 لمسی خازنی (کیپد)
این صفحه کلید براساس آی سی TTP229 طراحی شده که یک آی سی صفحه کلید 16 تایی یا 8 تایی می باشد. ولتاژ کاری کیپد 2.4 ~ 5.5Vبوده که می توان براحتی از تغذیه میکروکنترلر تامین شود. پروتکل ارتباطی صفحه کلید I2C بوده که قابل راه اندازی با هرنوع میکروکنترلر خواهد بود.
کیپد بصورت پیش فرض در مد 8 کلید بوده که برای کارکرد در مد 16پین باید محل نشان داده شده در تصویر جامپر شود از کیپد می توان در دو مد Single key وMulti key استفاده کرد. کیپد پس از اتصال تغذیه بعد از0.5 ثانیه کالیبره خواهد شد.
پایه های خروجی کیپد بصورت زیر است:
1…..VCC (2.4 – 5.5V)2…..GND3…..SCL (serial clock in)4…..SDO (serial data out)5…..OUT 1 (key 1 state)6…..OUT 2 (key 2 state)7…..OUT 3 (key 3 state)8…..OUT 4 (key 4 state)9…..OUT 5 (key 5 state)10…OUT 6 (key 6 state)11…OUT 7 (key 7 state)12…OUT 8 (key 8 state)
