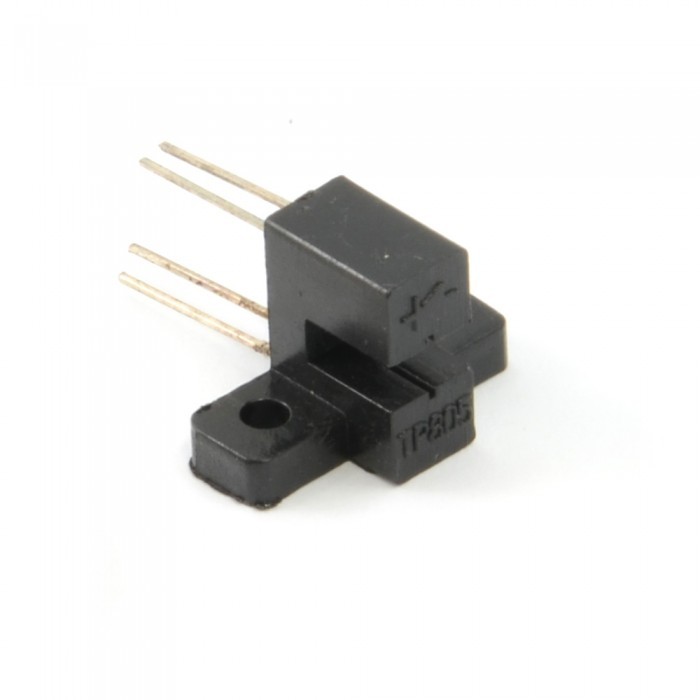

سنسور مادون قرمز (اپتوکانتر) TP805
مشخصات
نوع قطعه: اپتوکانتر نوری U شکل
نوع خروجی: ترانزیستور NPN
نوع دیود نوری: GaAs Infrared LED
ولتاژ مستقیم دیود نوری: 1.2 تا 1.35 ولت در جریان 20 میلیآمپر
جریان معکوس دیود نوری: حداکثر 100 میکروآمپر در 5 ولت معکوس
پیک جریان پالسی دیود نوری: 3 آمپر (پالس 1 میکروثانیه، تکرار 300 بار در ثانیه)
توان مصرفی دیود نوری: حداکثر 175 میلیوات
حداکثر جریان کلکتور ترانزیستور: 20 میلیآمپر
ولتاژ شکست کلکتور به امیتر: حداقل 30 ولت
ولتاژ شکست امیتر به کلکتور: حداقل 5 ولت
جریان نشتی تاریک (Dark Current): حداکثر 100 نانوآمپر در VCE = 10V
ولتاژ اشباع کلکتور به امیتر: حداکثر 0.4 ولت در جریان 0.2 میلیآمپر و جریان دیود 20 میلیآمپر
جریان خروجی در حالت روشن: حداقل 0.8 میلیآمپر
محدوده دمای کاری: 40- تا 85+ درجه سانتیگراد
محدوده دمای نگهداری: 50- تا 100+ درجه سانتیگراد

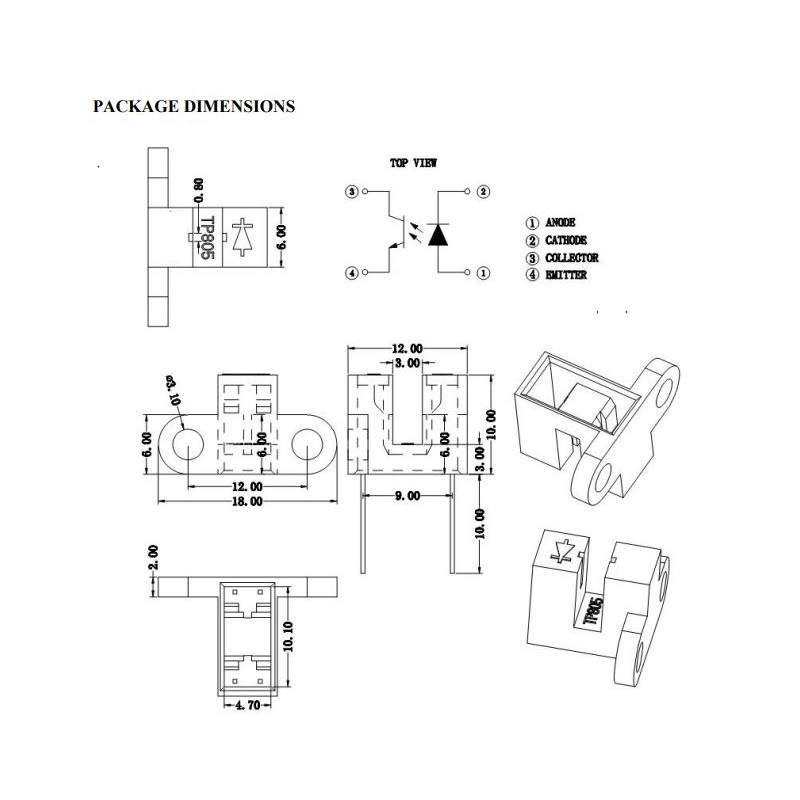

نوع نصب: قابلنصب روی برد مدار چاپی یا سوکت Dual-Inline
جنس بدنه: پلاستیک مشکی مقاوم در برابر نور محیط
