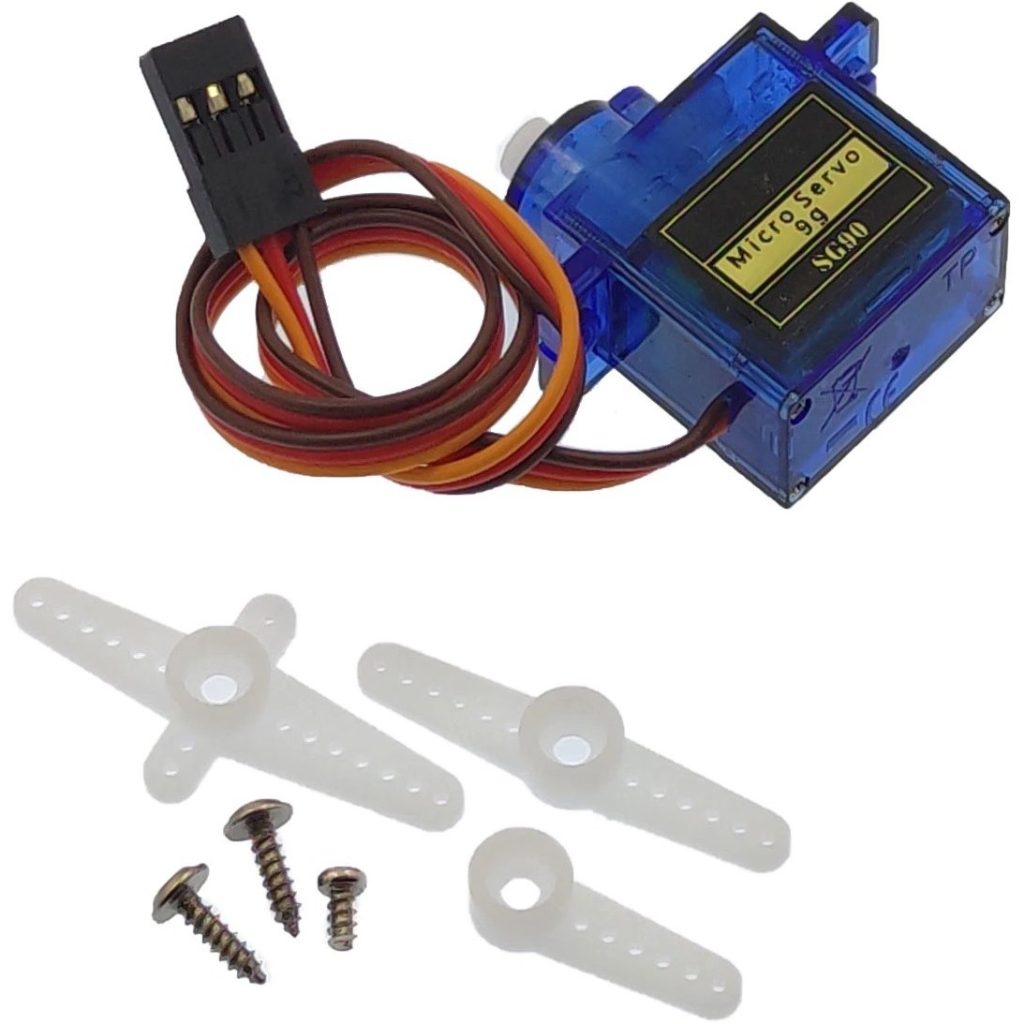

میکرو سرو موتور Mini Servo SG90 9G Servo
SG90 MICRO SERVO MOTOR – سروو موتور میکرو
یک سروو موتور کوچک و ارزانقیمت است که برای کنترل موقعیت زاویهای دقیق در پروژههای رباتیک و الکترونیک استفاده میشود. این موتور با دریافت سیگنال PWM (مدولاسیون عرض پالس) زاویه محور خود را بین ۰ تا ۱۸۰ درجه تنظیم میکند.
مشخصات فنی
ولتاژ کاری: 4.0 تا 7.2 ولت
گشتاور در 4.8 ولت: 1.2 کیلوگرمسانتیمتر (16.7 اونس-اینچ)
سرعت در 4.8 ولت (بدون بار): 0.12 ثانیه برای 60 درجه
زاویه چرخش: حدود 180 درجه
نوع دنده: پلاستیکی
پهنای باند مرده: 7 تا 10 میکروثانیه
ابعاد: 22.0 × 11.5 × 27 میلیمتر
وزن بدون سیم: 9 گرم
وزن با سیم و کانکتور: 10.6 گرم
طول سیم: 248 میلیمتر
نوع کانکتور: استاندارد نوع S (سازگار با اکثر گیرندهها)
محدوده دمای کاری: منفی 30 تا 60 درجه سانتیگراد
مشخصات فنی کلیدی:
پینهای اصلی:
قرمز (VCC): تغذیه مثبت
قهوهای/سیاه (GND): زمین
نارنجی/زرد (SIG): سیگنال کنترل PWM
محدودیتها و هشدارهای ایمنی:
گشتاور و سرعت پایین برای کاربردهای سنگین
در صورت قفل شدن شفت (استال) جریان زیادی میکشد و ممکن است بسوزد.
از اعمال فشار مکانیکی بیش از حد به شفت خودداری شود.
نکات مهم راهنمایی و استفاده:
منبع تغذیه: برای کار با یک سروو، میتوان از پین ۵V آردوینو استفاده کرد. برای بیش از یک عدد حتماً از یک منبع تغذیه خارجی مجزا استفاده کنید.
مکانیک: از چرخ دندههای پلاستیکی ساخته شده؛ از وارد کردن فشار ناگهانی خودداری کنید.
نویز: برای کاهش نویز الکتریکی، یک خازن عدسی ۱۰۰nF بین پایههای VCC و GND نزدیک به سروو قرار دهید.
