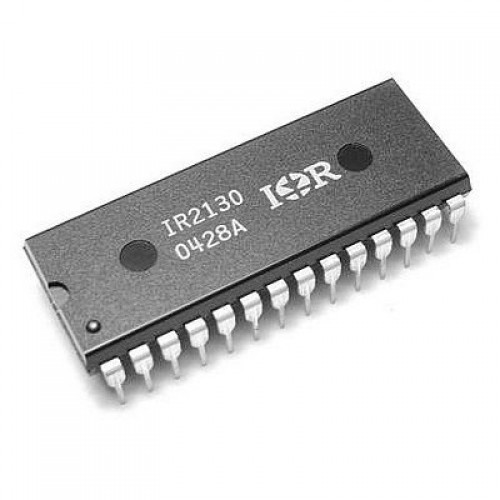

3PHASE POWER MOSFET DRIVER
Product Category: Gate Drivers
Manufacturer: Infineon
RoHS: RoHS Compliant Details
Mounting Style: Through Hole
Package/Case: PDIP-28
Product: MOSFET Gate Drivers
Number of Drivers: 6 Driver
Output Current: 200 mA
Configuration: Inverting
Rise Time: 125 ns
Fall Time: 55 ns
Supply Voltage – Max: 20 V
Supply Voltage – Min: 10 V
Operating Supply Current: 30 uA
Maximum Operating Temperature: + 125 C
Type: 3 Phase Bridge Driver
Packaging: Tube
Brand: Infineon / IR
Features: Independent
Height: 6.35 mm (Max)
Length: 39.75 mm (Max)
Logic Type: CMOS, LSTTL
Maximum Turn-Off Delay Time: 425 ns
Maximum Turn-On Delay Time: 675 ns
Minimum Operating Temperature: – 40 C
Number of Outputs: 6
Operating Supply Voltage: 625 V
Output Voltage: 0.3 V
Pd – Power Dissipation: 1500 mW
Propagation Delay – Max: 850 ns
Factory Pack Quantity: 13
Width: 14.73 mm (Max)
Unit Weight: 4,190 g
آی سی IR2130 برای راه اندازی یک موتور سه فاز مناسب می باشد. این آی سی سه پایه High side Driver و سه پایه Low side driver داره که قادرند گیت ماسفت یا IGBT هایی را که بصورت پل بسته شده اند را راه اندازی کند.
