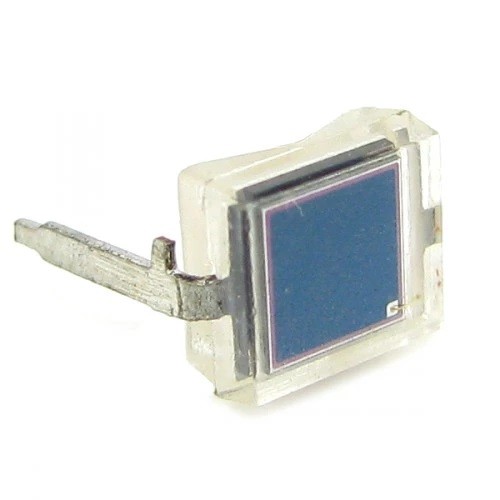

BPW34 گیرنده لیزر

سنسور گیرنده لیزر BPW34

سنسور گیرنده لیزر BPW34، یک فتودیود با سرعت و حساسیت بالا است که به تشعشعات مرئی و مادون قرمز نزدیک به خوبی پاسخ می دهد و معمولاً در مدارهای کنترل و درایور استفاده می شود. حداکثر ولتاژ معکوس قابل تحمل این سنسور 60 ولت و زمان صعود و نزول آن هر دو 100 نانو ثانیه می باشد.  محدوده طول موج قابل تشخیص آن 430 تا 1100 نانومتر است و حداکثر حساسیت آن در طول موج 900 نانومتر خواهد بود. به دلیل کوتاه بودن زمان سوئیچینگ (20nS) می توان از آن در مدارهای ارتباط داده ایزوله و سایر ارتباطات راه دور مانند تلویزیون، دیمر، ریموت های IR و سایر تجهیزات استفاده کرد. این سنسور لیزر شامل دو پایه آند و کاتد می شود. اما بر روی این فتودیود هیچ علامتی برای شناسایی پایه های آند و کاتد وجود ندارد. به دو روش می توان آند و کاتد را شناسایی کرد. اگر به سنسور توجه کنید، در یک طرف فاصله بین پایه و پنل گیرنده عکس، بیشتر از سمت دیگر است که پایه ای که در این سمت قرار دارد آند می باشد. روش دیگر این است که روی یکی از پایه ها یک زائده کوچک وجود دارد. این پایه کاتد می باشد. BPW34 مانند همه فتودیودها، معمولاً به صورت سری با یک مقاومت به کار می رود و جریانی که دنبال می کند بستگی به میزان نوری دارد که روی آن می افتد. شدت نور با لومینانس اندازه گیری می شود.
فتودیود یک دستگاه نیمه هادی است که نور را به جریان تبدیل می کند. جریان هنگامی که فوتون ها در فتودیود جذب می شوند ایجاد می شود. فتودیودها در بایاس معکوس کار می کنند. عملکرد آن ها در بایاس معکوس باعث حرکت ذرات باردار و ایجاد یک سیگنال الکتریکی می شود. هنگامی که پرتوهای تابشی وارد سنسور BPW34 می شوند، یک جفت الکترون و حفره ایجاد می کنند. از آن جایی که BPW34 در بایاس معکوس تنظیم شده است، جریانی در آن ایجاد می شود. این جریان را می توان توسط یک تقویت کننده (آپ امپ) به ولتاژ تبدیل کرد. در این صورت با اندازه گیری این ولتاژ، انرژی از دست رفته در BPW34 قابل شناسایی خواهد بود.
مشخصات فنی:
حداکثر ولتاژ معکوس: 60 ولت
محدوده دمای کاری: 40- الی 100 درجه سانتی گراد
