OCTAL BUS TRANCEIVERS SMD
آی سی 74HC245D smd یک فرستنده 8 بیتی با خروجی 3 حالت است. دستگاه دارای یک خروجی فعال (OE) و ارسال / دریافت (DIR) برای کنترل جهت است. HIGH در OE موجب می شود که خروجی ها یک حالت OFF-high impedance را فرض کنند.
پکیج آی سی 74HC245D مدل SOW20 است.
در آی سی 74HC245D دیتاها از باس A به باس B منتقل می شوند یا برعکس می باشد که این جهت حرکت توسط پین کنترلی انجام می پذیرد. پین کنترلی برای مشخص شدن جهت انتقال دیتا در آی سی 74HC245D پایه 1 می باشد. در صورت اعمال ولتاژ 5 ولت به پایه 1 جهت بافر ها از A به B خواهد بود (یعنی باس A ورودی , باس B خروجی) و در صورت اتصال پایه 1 به زمین جهت انتقال دیتا از باس B به باس A خواهد بود. (یعنی باس B ورودی , باس A خروجی)
در آی سی 74HC245D پایه ی 19 پایه ی فعال ساز می باشد، برای فعال کردن بافر ها باید پایه 19 ( پایه Enable) را به زمین مدار ( صفر منبع تغذیه) متصل نمود , برای خاموش کردن بافر ها در آی سی 74HC245D باید پایه 19 را به ولتاژ 5 ولت متصل کرد.

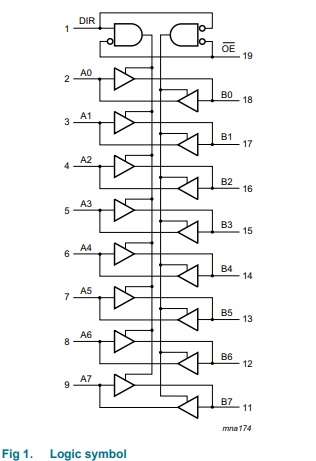

برای مشاهده ساختار درونی گیت های آی سی 74HC245D به شکل زیر توجه کنید:
برای مشاهده ساختار و پایه های آی سی 74HC245D به شکل زیر دقت نمایید:
برای مشاهده دیتاشیت آی سی 74HC245D می توانید به نوار دیتاشیت محصول مراجعه نمایید.
برای مشاهده سایر آی سی های TTL مدل DIP به لینک زیر مراجعه نمایید:
برای مشاهده سایر آی سی های TTL مدل smd به لینک زیر مراجعه نمایید:
