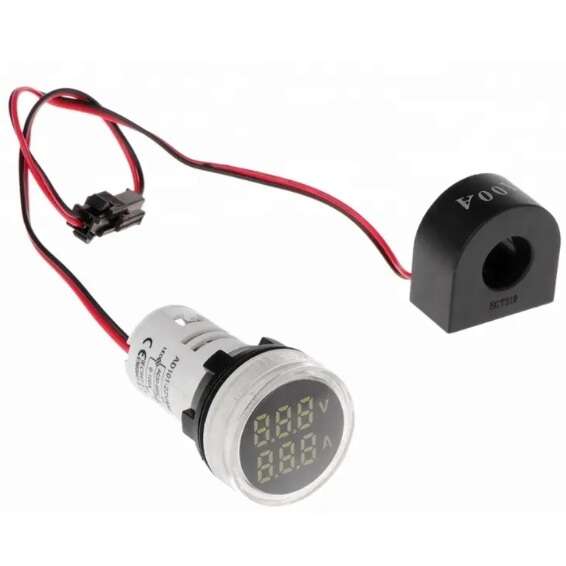

ولتمتر و آمپرمتر چراغ سیگنالی AC500V-100A سفید گرد مدل AD101-22VAM – نمایش همزمان ولتاژ و جریان در تابلوهای برق صنعتی
ماژول ولتمتر و آمپرمتر مدل AD101-22VAM یک ابزار کاربردی و جمع و جور برای مانیتورینگ ولتاژ و جریان در مدارهای AC است. این ماژول با طراحی چراغ سیگنالی گرد و بدنه سفید رنگ، علاوه بر زیبایی ظاهری، قابلیت نمایش ولتاژ تا ۵۰۰ ولت AC و جریان تا ۱۰۰ آمپر را به صورت همزمان دارا می باشد. نصب آسان در پنل های برق صنعتی و تابلوهای کنترلی از ویژگی های بارز این محصول است.
این ماژول از طریق نمایشگر دیجیتال داخلی، اطلاعات دقیق و خوانایی را به کاربر نمایش می دهد و برای مانیتورینگ برق شهری، تجهیزات صنعتی و پروژه های کنترلی بسیار مناسب است. حلقه ترانس جریان همراه محصول نیز اندازه گیری دقیق جریان را با کمترین میزان خطا ممکن می سازد.
ویژگی های برجسته ولتمتر و آمپرمتر AD101-22VAM:
• نمایش ولتاژ تا ۵۰۰ ولت AC
• نمایش جریان تا ۱۰۰ آمپر با استفاده از ترانس جریان
• طراحی گرد و مناسب برای نصب روی تابلوهای برق
• نمایشگر دیجیتال سفید با نور بالا و خوانایی آسان
• نصب آسان در پنل های استاندارد قطر ۲۲ میلی متر
• مصرف پایین انرژی و عمر طولانی
• مناسب برای استفاده در محیط های صنعتی و کارگاهی
کاربردها:
این ماژول در تابلوهای برق صنعتی، سیستم های توزیع توان، کنترل پنل های ماشین آلات، دستگاه های صنعتی و پروژه های مانیتورینگ شبکه های برق AC استفاده فراوان دارد. همچنین برای استفاده در آزمایشگاه های برق و سیستم های کنترل هوشمند گزینه ای بسیار کاربردی و اقتصادی است.
مزایای استفاده از ولتمتر و آمپرمتر مدل AD101-22VAM:
• نمایش همزمان و دقیق ولتاژ و جریان
• اشغال فضای کم در پنل به دلیل طراحی چراغ سیگنالی
• نصب آسان در تابلوهای استاندارد صنعتی
• طراحی مقاوم و مناسب برای شرایط کاری سخت
• مناسب برای برق شهری و پروژه های صنعتی
چرا از فروشگاه محمد الکترونیک خرید کنیم؟
در فروشگاه محمد الکترونیک، ماژول ولتمتر و آمپرمتر AD101-22VAM با کیفیت اصلی، به همراه ترانس جریان و با قیمت مناسب عرضه می شود. اگر به دنبال یک نمایشگر دقیق و مطمئن برای تابلوهای برق خود هستید، همین حالا از فروشگاه محمد الکترونیک خرید کنید. ارسال سریع، پشتیبانی فنی و ضمانت اصالت کالا در انتظار شماست.
چراق لامپ سیگنال یک لامپ برای نمایش خاموش و روشن بودن موتور سه فاز و نشان دادن وجود فاز در تابلو برق استفاده می شود. این مدل از لامپ سیگنال دارای LED دارای ولت متر و آمپرمتر داخلی است.
ماژول ولت آمپر آمپرمتر چراغ سیگنالی برای اندازه گیری ولتاژ 60 – 500 ولت AC و جریان AC از 0 – 100 آمپر میباشد. ترانس جریان همراه محصول در بسته بندی می باشد.

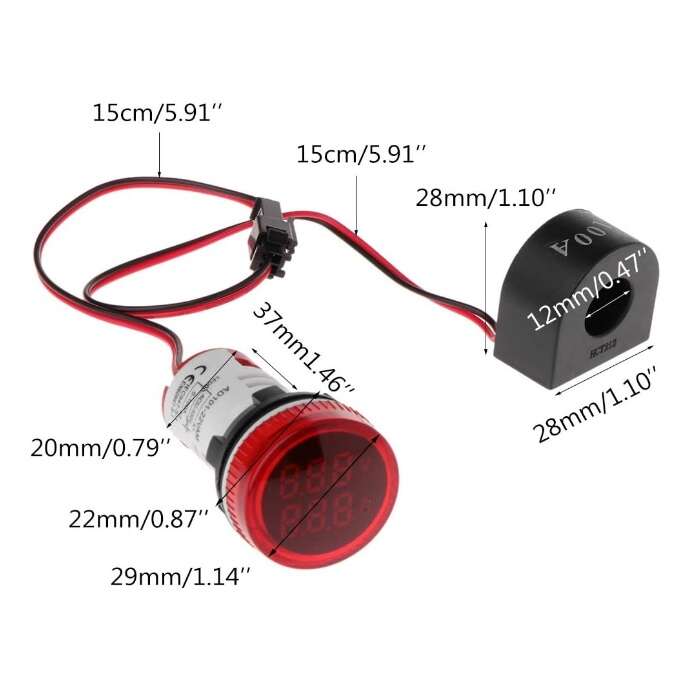

مشخصات چراغ ولت متر آمپر متر سیگنالی
- اندازه گیری ولتاژ 60 – 500 ولت AC
- اندازه گیری جریان 0 – 100 آمپر AC
- رنگ سفید
کاربردهای چراغ ولت متر آمپر متر سیگنالی
- تابلو برق صنعتی تک فاز و سه فاز
- تابلو برق ساختمانی
- ماشین های صنعتی تک فاز و سه فاز
- تجهیزات الکتریکی سیار مانند موتور برق
- جعبه فیوز واحدهای ساختمانی
نصب در شبکه تک فاز چراغ ولت متر آمپر متر سیگنالی
برای روشن کردن ماژول ولت آمپر متر چراغ سیگنالی کافی است سیم های فاز و نول را به پایه های X1 و X2 متصل کنید . در این حالت چراغ سیگنال روشن شده و ولتاژ دقیق شبکه تکفاز نمایش داده می شود. برای اندازه گیری جریان ، کافی است ترانس جریان را به چراغ سیگنال از طریق سوکت متصل نموده و سپس سیم فاز یا نول را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
نصب در شبکه ۳ فاز چراغ ولت متر آمپر متر سیگنالی
در شبکه های 3 فاز ، تعداد 3 عدد ماژول ولت متر آمپر متر چراغ سیگنالی باید در تابلو نصب شود . جهت روشن کردن این چراغ سیگنال ، دو روش وجود دارد . روش اول اینکه فاز و نول را به پایه های X1 و X2 متصل کنید . در این روش چراغ سیگنال روشن شده و ولتاژ دقیق بین فاز و نول نشان داده می شود . روش دوم به این شکل بوده که فازها را دو به دو به پایه های X1 و X2 هر یک از سیگنال ها بدهید . بدین معنا که جفت فاز RS را به سیگنال اولی بدهید . جفت فاز RT را به دومی و جفت فاز ST را به سومی وصل کنید . پس از روشن شدن ، سیگنال ها ولتاژ بین دو فاز مربوطه را به شما نشان می دهند. کافیست ترانس جریان را به بدنه چراغ سیگنال وصل کنید . سپس سیم هر فاز را که مایل به اندازه گیری جریان آن هستید از داخل ترانس جریان عبور دهید .
برای خرید ماژول ولتمتر آمپر متر سیگنالی سفید رنگ به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
