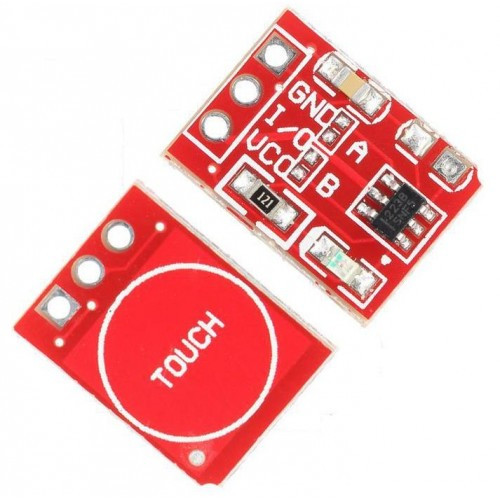

ماژول صفحه کلید تکی لمسی خازنی (کیپد)
چیپست
223B
ابعاد
14x10x3mm
ولتاژ کاری
3.3 الی 5 ولت
ماژول تشخیص لمس با تراشه TTP223 یکی از بهترین تراشه های موجود در بازار برای کار در این حوزه میباشد. این ماژول به هنگام لمس صفحه پشت فیبر 4 حالت خروجی دارد که با لحیم کردن نقاط A و B بر روی برد تغییر میکند و این حالتها عبارت اند از :
(اتصال A و B هر دو قطع) خروجی 1 منطقی لحظه ای
(اتصال A و B هر دو وصل) خروجی 0 منطقی toggle
(اتصال A وصل و B قطع) خروجی 0 منطقی لحظه ای
(اتصال A قطع و B وصل) خروجی 1 منطقی toggle
