ماژول کنترل دما و تایمر 12 ولت مدل W1411 | تایمر و ترموستات دیجیتال دقیق
خلاصه محصول:
ماژول W1411 یک کنترلر دما و تایمر دیجیتال 12 ولت با قابلیت تنظیم دقیق زمان و دما است. این ماژول با رابط کاربری ساده و نمایشگر دیجیتال، گزینه ای کاربردی برای پروژه های صنعتی، اتوماسیون، سیستم های گرمایشی و سرمایشی و کنترل هوشمند تجهیزات می باشد.
مشخصات فنی ماژول W1411:
- ولتاژ کاری: 12 ولت DC
- محدوده اندازه گیری دما: منفی 40 تا مثبت 120 درجه سانتی گراد
- خروجی رله: 10 آمپر / 250 ولت AC یا 30 ولت DC
- نوع خروجی: دیجیتال (NO و NC)
- دارای نمایشگر دیجیتال LED دو رنگ
- دارای قابلیت تایمر و کنترل دما به صورت مجزا یا همزمان
- دارای سنسور حرارتی با کابل مقاوم
- ابعاد ماژول: تقریبی 60 در 45 میلی متر
ویژگی ها و مزایا:
- ترکیب دو قابلیت مهم: تایمر و ترموستات
- قابل برنامه ریزی برای زمان بندی روشن و خاموش شدن دستگاه
- محافظت از تجهیزات در برابر افزایش یا کاهش دما
- راه اندازی آسان و تنظیمات ساده با دکمه های روی ماژول
- مناسب برای پروژه های حرفه ای و خانگی
کاربردها:
- کنترل دمای آکواریوم و تراریوم
- کنترل تجهیزات گرمایشی یا سرمایشی
- گلخانه ها، دستگاه های جوجه کشی
- تایمر روشن و خاموش برای فن، پمپ، بخاری یا سایر دستگاه ها
نحوه استفاده:
۱. ماژول را به تغذیه 12 ولت متصل کنید
۲. سنسور دما را در محل مورد نظر قرار دهید
۳. دما و زمان دلخواه را با استفاده از دکمه های روی ماژول تنظیم نمایید
۴. خروجی رله بر اساس تنظیمات دما و تایمر فعال یا غیرفعال می شود
نحوه سفارش:
برای خرید ماژول کنترل دما و تایمر 12 ولت مدل W1411 از فروشگاه محمد الکترونیک، کافی است محصول را به سبد خرید اضافه کنید و سفارش خود را نهایی نمایید. ارسال سریع به سراسر کشور انجام می شود.

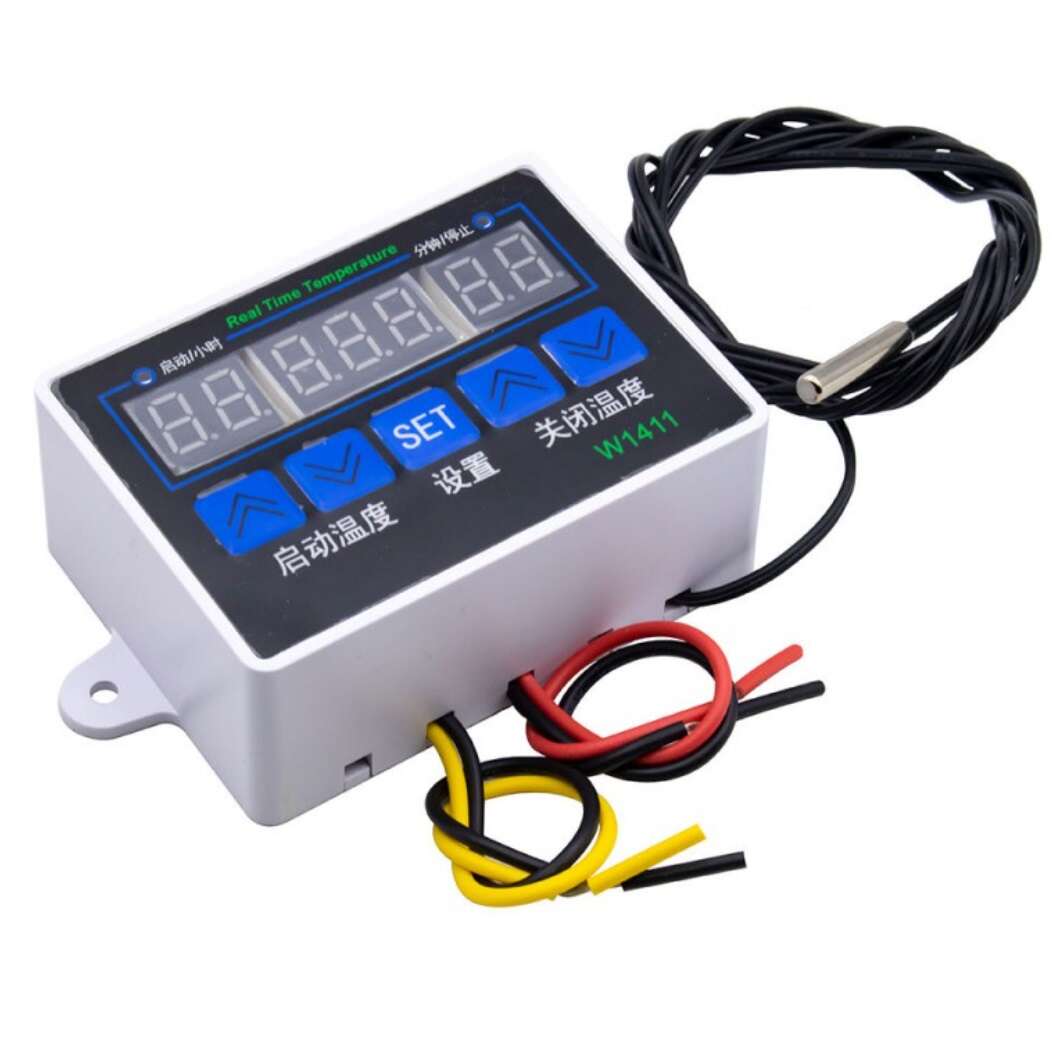

ترموستات دیجیتال و تایمر 12 ولت مدل W1411 با دقت بالا دارای سه عدد نمایشگر 7segment، کلیدهای کنترلی و سنسور دمای بیرونی NTC10K ضدآب
ترموستات دیجیتال مدل W1411 یک ترموستات و تایمر 12 ولت است که دارای سه نمایشگر از نوع سون سگمنت میباشد. این ترموستات دیجیتال دارای ظاهر ساده ولی در عین حال زیبایی بوده و قابلیت نصب بر روی دیوار به صورت توکار را دارد. سنسور دمای این ترموستات تا عمق 1 متر ضد آب بوده و از دقت اندازه گیری خوبی برخوردار است.
برای خرید ترموستات دیجیتال و تایمر 12 ولت مدل W1411 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
نکته : سیم قرمز و مشکی برای تغذیه و سیم زرد و مشکی برای رله می باشد.
مشخصات
ولتاژ کاری : 12 ولت DC
بازه دما : 19- تا 99 درجه سانتی گراد
درصد خطا : 0.3
جریان خروجی : رله 10A
سنسور دما : NTC10K با سیم 90 سانتی متر
اندازه ابعاد 76x55x31mm
نحوه راه اندازی

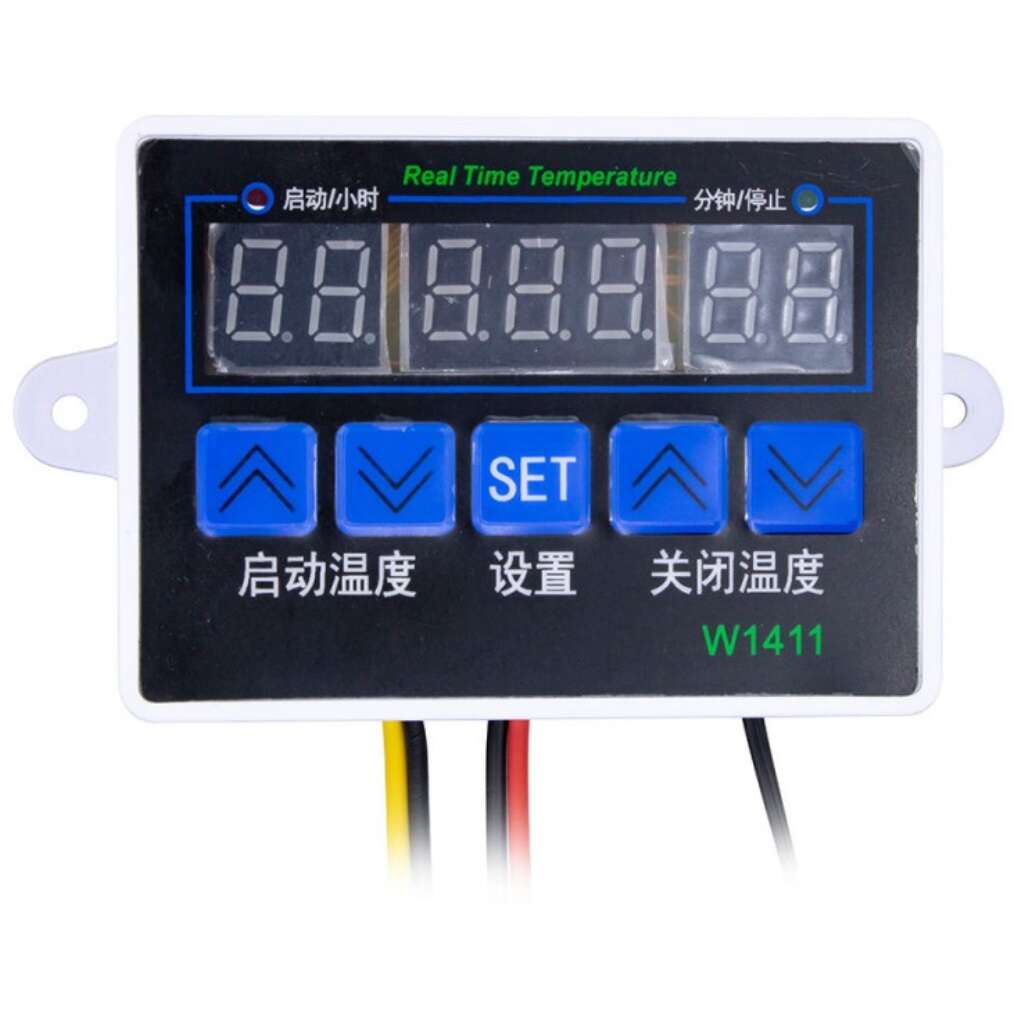

کلیدهای جهت دار سمت چپ برای تعیین دمای Start و کلید های جهت دار سمت راست برای تعیین دمای Stop می باشد. با زدن هر کلید به حالت چشمک زن در آمده و می توان با کلیدهای جهت دار روی دمای مورد نظر تنطیم کرد. نمایشگر مرکزی نشان دهنده دمای اندازه گیری شده توسط سنسور می باشد.
مد کاری
تشخیص مد کاری در این ماژول به صورت اتوماتیک می باشد و با توجه به تعیین دمای Start و Stop صورت می گیرد. مد Heating در صورتی که دمای Start از دمای Stop کمتر باشد. مد Cooling در صورتی که دمای Stop کمتر از دمای Start باشد. مد Cooling برای کنترل یک هیتر و مد Cooling برای کنترل سیستم سرمایشی کاربرد دارد. به عنوان مثال دمای Start برابر با 10 و دمای Stopبرابر با 30 باشد مد Heating می باشد و با گذشتن دما از دمای Stop خروجی تا زمانی که به دمای Start برسد فعال می ماند.
برای کالیبره کردن با فشردن دکمه SET به مدت 2 ثانیه با استفاده از کلیدهای جهت دار سمت راست Offset مورد نظر را تعیین کرده و با یکی از کلیدهای سمت چپ از تنظیمات خارج می شوید. با نگه داشتن هم زمان کلیدهای جهت دار سمت راست به مدت 3 ثانیه تنظیمات دستگاه به تنظیمات کارخانه برمی گردد.
مد کاری
این ماژول دارای تایمر می باشد که مستقل از دمای اندازه گیری شده رله را در زمان های تعیین شده قطع یا وصل می کند. برای تایمر سه وضعیت کاری در نظر گرفته شده است که با زدن کلید SET وارد منو تایمرها می شوید.
F1 در این مد، نمایشگر چپ زمان وصل بودن رله و در نمایشگر راست زمان قطع بودن آن با واحد دقیقه تعیین می گردد.
F2 در این مد، نمایشگر سمت چپ و راست به ترتیب با واحد ساعت و دقیقه تاخیر تعیین شده برای قطع شدن رله را مشخص می کنند.
F3 در این مد، نمایشگر سمت چپ و راست به ترتیب با واحد ساعت و دقیقه تاخیر تعیین شده برای وصل شدن رله را مشخص می کنند.
برای این که سیستم در مد تایمر کار کند نباید از صفحه مد تایمر مورد نظر خارج شوید. مد F1 به صورت یک حلقه بی نهایت اجرا می شود ولی F2,F3 فقط یکبار اجرا می شوند و برای اجرای مجدد نیاز به تنظیم مجدد دارند.
توجه: با اتصال برق به دستگاه در ترمینال های خروجی شاهد ولتاژ 220 خواهید بود این به معنای وصل شدن رله نبوده و به دلیل وجود یک خازن جهت محافظت از دستگاه در مقابل بار مصرفی می باشد که با اتصال مصرف کننده به دستگاه عملکرد سیستم صحیح خواهد بود.

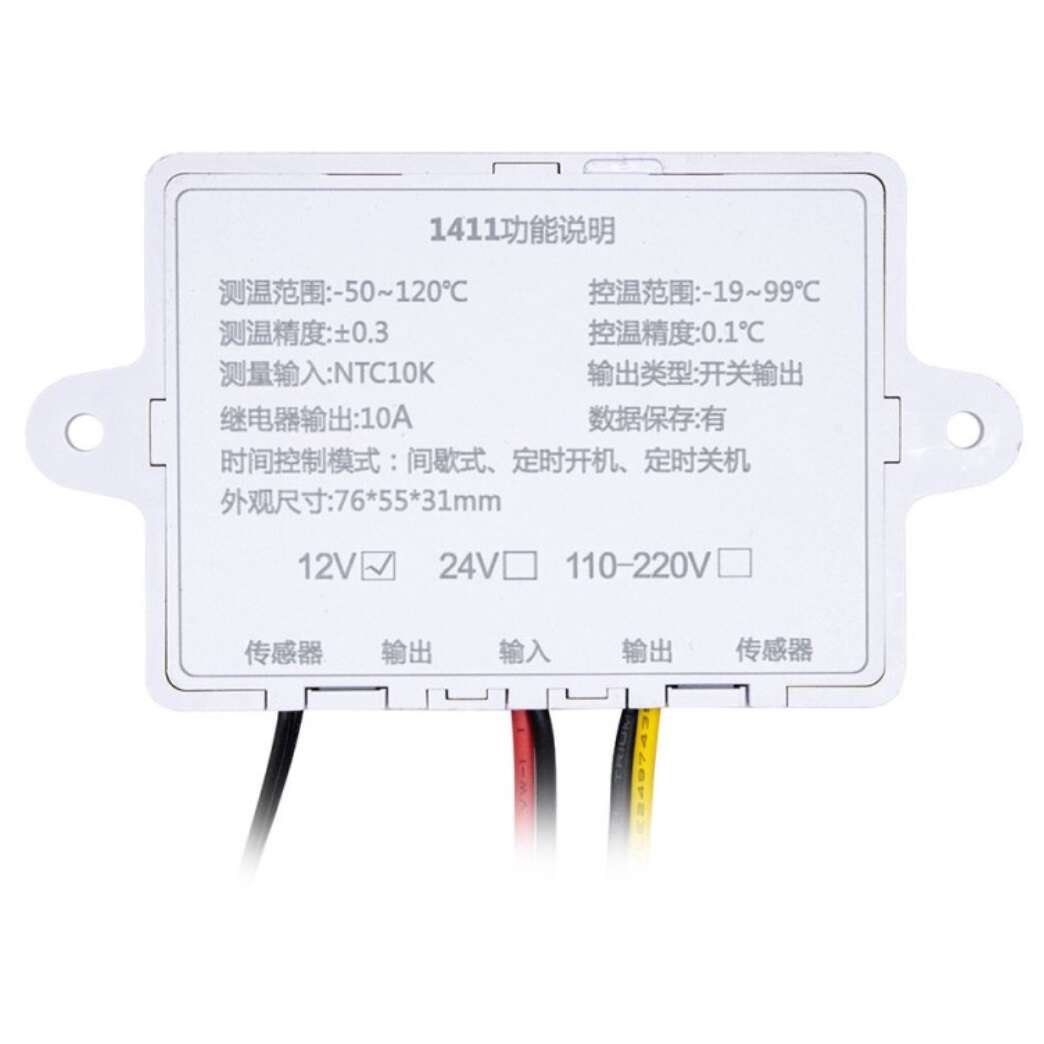

Specification
Type : Temperature Controller
Material: ABS
Size: 76x55x31mm
Temperature probe: NTC10K/B3435
Supply Voltage: 12V DC
Temperature Measuring Range: -50~110°C
Temperature Control Range: -19~99°C
Temperature Measurement Accuracy: ±0.1°C Resolution: 0.1°C
USE: in the greenhouse, aquatic animal husbandry and aquaculture, room temperature control, et
Feature : 1. This product three window design, start and stop values real-time display, and have intermittent work, time switch machine, and other functions, 2. USES the single chip microcomputer control system + high precision temperature measuring probe, on temperature control performance and precision of temperature control is superior to similar products
