منبع تغذیه ۸ آمپر با نمایشگر ولتاژ و جریان مدل XH-M403 – کنترل دقیق توان در پروژه های الکترونیکی
ماژول منبع تغذیه مدل XH-M403 با قابلیت تنظیم ولتاژ و جریان و نمایشگر دیجیتال دقیق، یکی از بهترین گزینه ها برای استفاده در پروژه های الکترونیکی، آزمایشگاهی و صنعتی است. این ماژول با توان عبور جریان تا ۸ آمپر و ولتاژ خروجی قابل تنظیم تا ۳۶ ولت، به کاربر اجازه می دهد که خروجی مورد نیاز خود را با دقت بالا تنظیم و کنترل کند.
نمایشگر دیجیتال این ماژول به صورت همزمان ولتاژ و جریان را نمایش می دهد و امکان مانیتورینگ لحظه ای عملکرد سیستم را فراهم می کند. طراحی ماژول به صورت پنلی و استفاده از قطعات با کیفیت، آن را به گزینه ای حرفه ای برای کاربرانی که به دنبال دقت، پایداری و ایمنی هستند تبدیل کرده است.
ویژگی های برجسته منبع تغذیه ۸ آمپر مدل XH-M403:
• توان عبور جریان تا ۸ آمپر
• ولتاژ خروجی قابل تنظیم از ۱.۲۵ تا ۳۶ ولت
• ولتاژ ورودی بین ۶ تا ۴۰ ولت DC
• نمایشگر دیجیتال برای ولتاژ و جریان
• استفاده از هیت سینک و فن خنک کننده
• قابلیت تنظیم مستقل ولتاژ با پتانسیومتر
• محافظت در برابر اتصال کوتاه، جریان اضافی و دمای بالا
• طراحی مناسب برای نصب روی تابلوهای صنعتی یا کارگاهی
کاربردها:
این ماژول برای تنظیم و کنترل دقیق ولتاژ و جریان در پروژه های الکترونیکی، منبع تغذیه آزمایشگاهی، سیستم های روشنایی، موتورهای DC، تجهیزات صنعتی کوچک، شارژ باتری ها و همچنین پروژه های DIY و آردوینو کاربرد گسترده ای دارد. استفاده از آن در تابلوهای برق صنعتی نیز بسیار رایج است.
مزایای استفاده از ماژول XH-M403:
• کنترل دقیق و همزمان ولتاژ و جریان خروجی
• نمایش لحظه ای و دقیق پارامترهای الکتریکی
• نصب آسان در محیط های صنعتی و آموزشی
• عملکرد پایدار و ایمن تحت بار بالا
• مناسب برای کاربران حرفه ای و مبتدی
چرا از فروشگاه محمد الکترونیک خرید کنیم؟
در فروشگاه محمد الکترونیک، ماژول منبع تغذیه ۸ آمپر مدل XH-M403 با کیفیت اصلی، قیمت مناسب و تست کامل قبل از ارسال عرضه می شود. اگر به دنبال یک ماژول منبع تغذیه دقیق و قابل اعتماد هستید، همین حالا می توانید از فروشگاه محمد الکترونیک خرید کنید. مشاوره فنی رایگان، ارسال سریع و تضمین سلامت کالا در انتظار شماست.

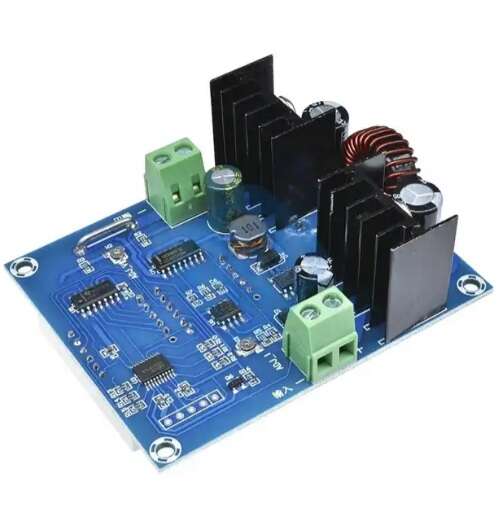

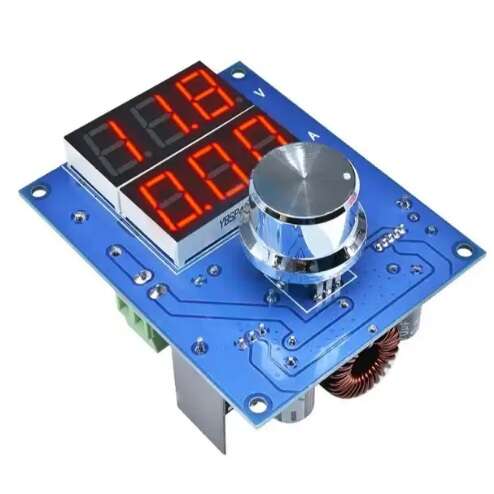

ماژول کاهنده ولتاژ DC-DC step down با تراشه XL4016 یک ماژول کاهنده ولتاژ با نمایشگر ولتاژ و جریان مصرفی می باشد. داشتن این ویژگی ها و شکل ظاهری ساخته شده توسط تولید کننده باعث شده است تا ماژول XH-M403 یک ماژول مناسب ساخت منبع تغذیه رو میزی باشد. ماژول منبع تغذیه XH-403 دارای یک ولت متر و آمپر متر بوده که این ولت متر و آمپر متر با سون سگمنت ساخته شده است. از ویژگی های مثبت ماژول XH-M403 داشتن پتانسیومتر برای کالیبراسیون ولتاژ و جریان اندازه گیری شده توسط نمایشگر می باشد.
**توجه: به علت حساسیت این ماژول کاهنده و همچنین قیمت بالای این برد ها , این محصول تست شده و ولتاژ خروجی از آن گرفته شده و از سلامت کامل محصول پیش از ارسال اطمینال کامل به عمل آمده و سپس برای مشتریان ارسال می گردد.**
ولتاژ ورودی ماژول XH-M403 بین 5 – 36 ولت DC و ولتاژ خروجی آن بین 1.3 – 32 ولت DC می باشد. ماژول XH-M403 در اصل یک ماژول کاهنده بوده و ولتاژ خروجی ماکزیمم این ماژول برابر با ولتاژ ورودی آن می باشد , برای مثال اگر به ورودی ماژول ولتاژ 24 ولت متصل شود , می توان ولتاژ خروجی را بین 1.3 – 24 دریافت کرد.
جریان ماکزیمم ماژول XH-M403 توسط تولید کننده مقدار 8 آمپر اعلام شده اما برای طولانی مدت مقدار 5 آمپر پیشنهاد می شود.

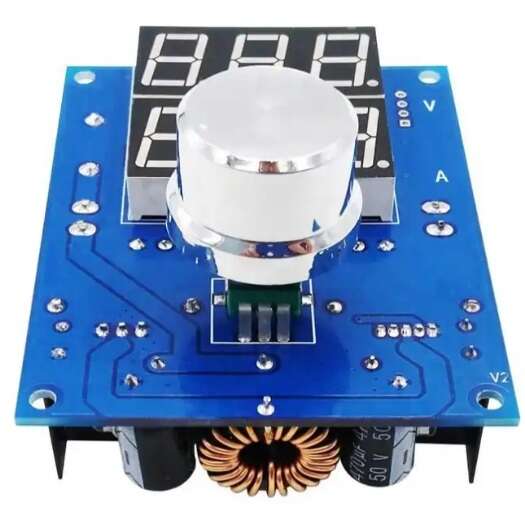

ماژول XH-M403 دارای یک ولوم و سر ولوم مناسب و شکیل بوده که کار تنظیم ولتاژ با این ماژول را آسان می نماید.
|
1 |
Product name |
Digital DC regulator board |
|
2 |
Product model |
XH-M403 |
|
3 |
Pressure regulation mode |
PWM modulation |
|
4 |
Input voltage |
DC4-40V |
|
5 |
Output voltage |
DC1.25–36V |
|
6 |
Maximum current |
8A (long term recommendation 5A) |
|
7 |
Maximum power |
200W |
|
8 |
Conversion efficiency |
0.94 |
|
9 |
Switching frequency |
180KHz |
|
10 |
Appearance size |
78*63*40mm |
برای خرید ماژول منبع تغذیه XH-M403 به صورت اینترنتی و یا مشاهده قمیت آن می توانید از همین صفحه اقدام نمایید.

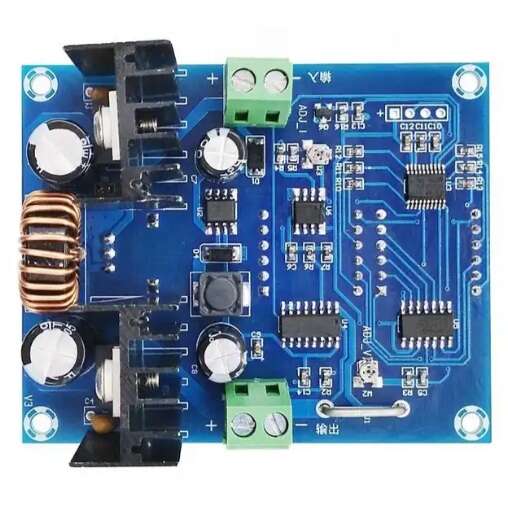

برای مشاهده نحوه اتصال و خروجی های ماژول XH-M403 می توانید به تصویر زیر مراجعه نمایید:
