ماژول محافظ شارژ باتری لیتیومی ۳ سل ۸ آمپر تک ماسفت | مناسب دریل شارژی و پیچ گوشتی شارژی
خلاصه محصول:
ماژول محافظ شارژ باتری لیتیومی ۳ سل ۸ آمپر تک ماسفت یک مدار BMS سبک و مقرون به صرفه برای محافظت از پک های ۳ سل باتری لیتیوم یون یا لیتیوم پلیمر است. این ماژول با طراحی ساده و تک ماسفت، برای ابزارهای نیمه صنعتی مانند دریل شارژی، پیچ گوشتی شارژی و دیگر دستگاه های پرتابل بسیار مناسب می باشد.
مشخصات فنی ماژول:
- تعداد سل پشتیبانی شده: ۳ سل سری
- ولتاژ نامی هر سل: ۳.۷ ولت
- جریان خروجی مداوم: ۸ آمپر
- نوع ماسفت: تک ماسفت قدرتی
- ولتاژ قطع شارژ: حدود ۴.۲ ولت
- ولتاژ قطع دشارژ: حدود ۲.۵ ولت
- حفاظت ها:
- شارژ بیش از حد
- دشارژ بیش از حد
- اتصال کوتاه
- جریان بیش از حد
ویژگی ها و مزایا:
- طراحی ساده و اقتصادی با یک ماسفت
- عملکرد دقیق در محافظت از باتری
- مناسب برای ابزار های با توان متوسط
- کاهش احتمال آسیب به باتری در اثر اضافه بار
- افزایش عمر و بهره وری باتری
کاربرد ها:
- پک باتری در دریل شارژی و پیچ گوشتی برقی
- ابزار های قابل حمل و گجت های DIY
- منابع تغذیه اضطراری
- پروژه های روباتیک سبک
- جایگزین مدار محافظ باتری های ۳ سل قدیمی یا آسیب دیده
نحوه استفاده:
۱. سه عدد باتری لیتیومی را به صورت سری به ورودی های B+، B-، B1 و B2 متصل نمایید.
۲. خروجی های ماژول را به مصرف کننده یا مدار شارژ وصل کنید.
۳. ماژول به صورت خودکار از باتری در برابر شرایط ناایمن محافظت می کند.
نحوه سفارش:
برای خرید ماژول محافظ شارژ باتری لیتیومی ۳ سل ۸ آمپر تک ماسفت از فروشگاه محمد الکترونیک، کافی است محصول را به سبد خرید اضافه کرده و سفارش خود را ثبت کنید. ارسال سریع به سراسر کشور انجام می شود.
ماژول شارژ و د شارژ و همچنین محافظ شارژ باتری لیتیومی 3 سل مثلثی با پلیت و جک اتصال مناسب برخی پیچ گوشتی شارژی و دریل شارژی های دستی. از این ماژول برای شارژ و دشارژ سه باتری لیتیومی استفاده می شود. ماکزیمم جریان این ماژول 8 آمپر و ماکزیمم ولتاژ این ماژول مقدار 12.6 ولت می باشد.
برای خرید ماژول محافظ شارژ باتری لیتیومی 3 سل (12.6V) مناسب برای دریل و پیچ گوشتی های شارژی به صورت اینترنتی و مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
برد شارژ دریل شارژی و پیچ گوشتی شارژی 3 سلولی ( 3 باتری ) مناسب برای تعمیر و تعویض مدار شارژ باتری دریل شارژی , این برد شارژر بالانسر دریل شارژی حالت مثلثی شکل دارد.

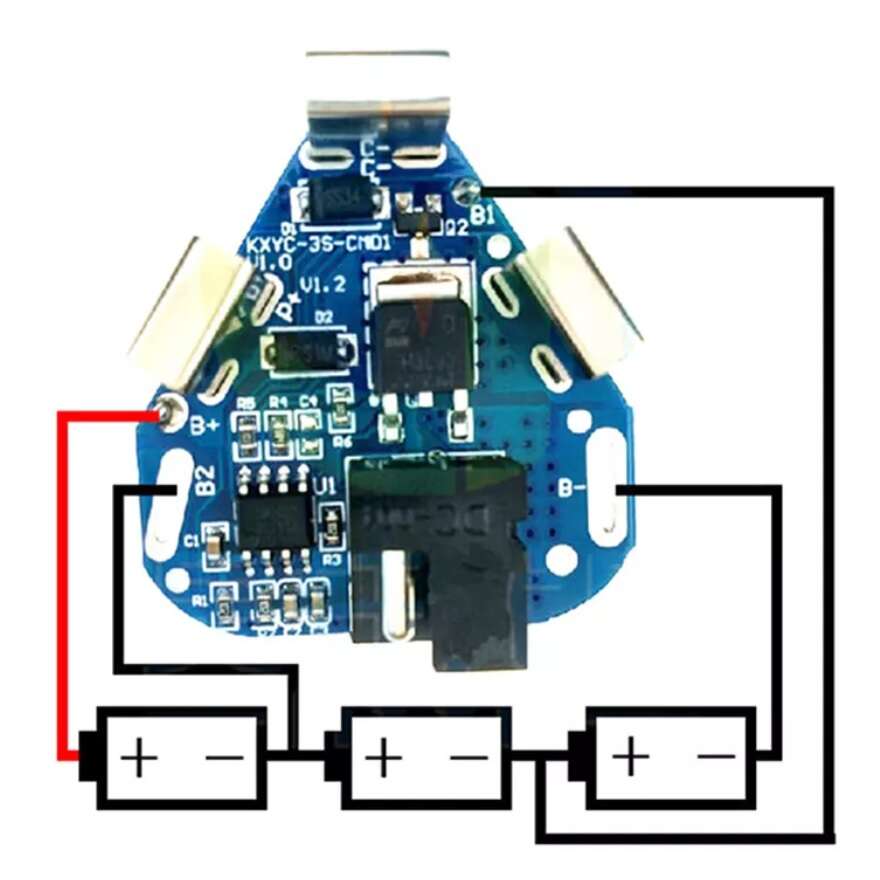

برای مشاهده نحوه اتصال باتری به این ماژول می توانید به تصویر زیر مراجعه نمایید:
Size: about 56×33.5x12mm
upper operating current: 8A
upper transient current: 40A±5A
overcharge range: 4.25±0.05V
over disvoltage range: 2.5±0.05V
charging voltage:12.6-13V
function: over charge/ over discharge/short circuit/ over current protection
| مجید عطاردی | ۱۴۰۱/۱۰/۱۷ ۰۹:۲۷:۵۴ |
|
درخواست نقشه نصب باطری و پیچ گوشتی شارژی ودرچند ولت شارژ میشود |
|
| مدیر وبسایت | ۱۴۰۱/۱۰/۱۸ ۰۱:۱۸:۲۱ |
|
تصاویر تکمیلی قرار داده شد |
|
