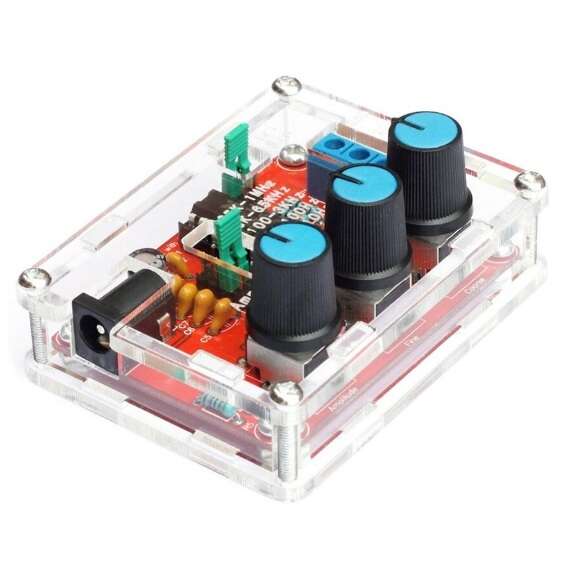

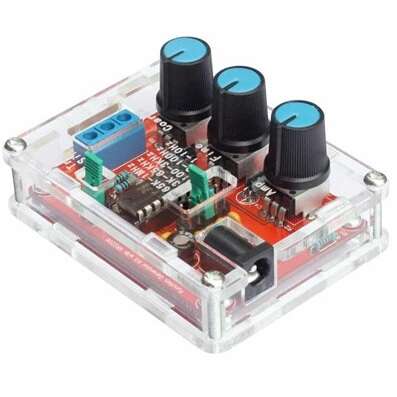

ماژول فانکشن ژنراتور XR2206 | تولید سیگنال موجی از ۱ هرتز تا ۱ مگاهرتز
ماژول فانکشن ژنراتور XR2206 یک ابزار قدرتمند و اقتصادی برای تولید انواع سیگنال های موجی در محدوده فرکانسی ۱ هرتز تا ۱ مگاهرتز می باشد. این ماژول با استفاده از آی سی معروف XR2206 طراحی شده و قابلیت تولید سه نوع سیگنال موجی را دارد: موج سینوسی، مربعی و مثلثی.
این ماژول برای دانشجویان، مهندسان و علاقه مندان به الکترونیک که نیاز به تولید سیگنال تست دقیق دارند، انتخابی فوق العاده است. تنظیم فرکانس و شکل موج ها با دقت قابل قبول و بدون نیاز به تجهیزات پیچیده آزمایشگاهی امکان پذیر است.
ویژگی های ماژول XR2206
- تولید سیگنال موج سینوسی، مربعی و مثلثی
- محدوده فرکانسی وسیع از ۱ هرتز تا ۱ مگاهرتز
- قابلیت تنظیم فرکانس توسط مقاومت های متغیر (پتانسیومتر)
- دارای خروجی های جداگانه برای سیگنال های مختلف
- توان مصرفی پایین و ولتاژ تغذیه ۹ تا ۱۲ ولت DC
- طراحی ساده، کاربردی و مقرون به صرفه
- مناسب برای تست تقویت کننده ها، فیلترها، مدارات آنالوگ و دیجیتال
- قابل استفاده به عنوان منبع سیگنال در آزمایشگاه های آموزشی
کاربردهای ماژول فانکشن ژنراتور XR2206
- تولید سیگنال های تست برای مدارات الکترونیکی
- بررسی عملکرد تقویت کننده ها و فیلترهای آنالوگ
- آموزش مفاهیم فرکانس، موج های مختلف و تحلیل مدار
- استفاده در پروژه های DIY برای تولید سیگنال های پایه
- تست و راه اندازی مدارات صوتی، نوسان سازها و مبدل ها
- کاربرد در آزمایشگاه های دانشگاهی، مدارس فنی و کارگاه های الکترونیک
چرا خرید از فروشگاه محمد الکترونیک؟
در فروشگاه محمد الکترونیک، ماژول های فانکشن ژنراتور XR2206 با کیفیت تضمینی، قیمت مناسب و تست شده عرضه می شوند. همراه این محصول، آموزش نحوه استفاده، پشتیبانی فنی رایگان و ارسال سریع نیز ارائه می شود تا شما با خیالی آسوده خرید خود را انجام دهید.
اگر به دنبال یک منبع تولید سیگنال موجی دقیق و قابل اعتماد با قیمت اقتصادی هستید، ماژول XR2206 گزینه ای عالی برای شماست. همین حالا آن را از فروشگاه محمد الکترونیک تهیه کنید و به مجموعه ابزارهای تست و اندازه گیری خود بیفزایید.
*مونتاژ شده*
ماژول سیگنال ژنراتور یا فانکش ژنراتور XR2206 یک ماژول تولید سیگنال در سه مدل مربعی , سینوسی و مثلی در بازه 1 هرتز تا 1 مگا هرتز می باشد.
ولتاژ تغذیه ماژول XR2206 بین 9 – 12 ولت DC می باشد.
همراه این ماژول قاب مناسب آن نیز ارسال می شود.
برای خرید ماژول فانکشن ژنراتور مدل XR2206 به صورت اینترنتی و یا مشاهده قیمت آن می توانید از همین صفحه اقدام نمایید.
XR2206 High Precision Function Signal Generator DIY Kit Sine/Triangle/Square Output 1Hz-1MHz Adjustable Frequency Amplitude
Technical Specifications:
Voltage Supply: 9-12V DC Input
Waveforms: Square, Sine & Triangle
Impedance: 600 Ohm + 10%
Frequency: 1Hz – 1MHz
SINE WAVE
? Amplitude: 0 – 3V at 9V DC input
? Distortion: Less than 1% (at 1kHz)
? Flatness: +0.05dB 1Hz – 100kHz
SQUARE WAVE
? Amplitude: 8V (no load) at 9V DC input
? Rise Time: Less than 50ns (at 1kHz)
? Fall Time: Less than 30ns (at 1kHz)
? Symmetry: Less than 5% (at 1kHz)
TRIANGLE WAVE
? Amplitude: 0 – 3V at 9V DC input
? Linearity: Less than 1% (up to 100kHz) 10mA
