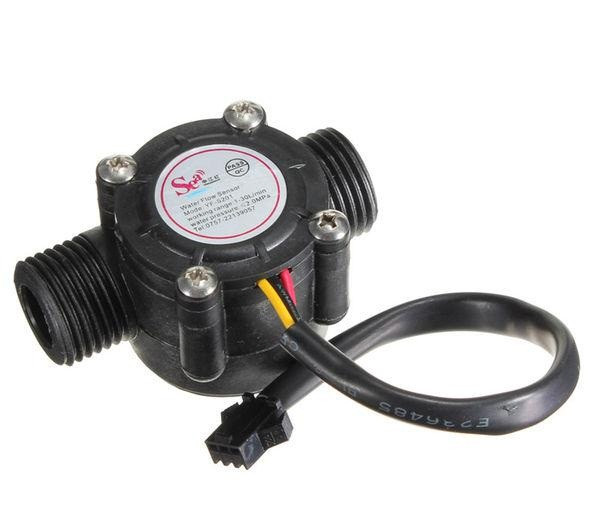

Water Flow Sensor
سنسورجریان آب از بدنه تمام پلاستیکی ساخته شده است.از اجزای داخلی این سنسور میتوان به رتور آب و سنسور اثر هال اشاره کرد.در این سنسور با عبور جریان آب از رتور ،رتور شروع به چرخش میکند.با تغییر شدت جریان آب ، سرعت چرخش رتور نیز تغییر میکند .سنسور اثر هال نیز متناسب با تغییر سرعت رتور خروجی پالس ایجاد میکند.
خصوصیات سنسور: • ماده سازنده:PVC • ماکزیمم جریان قابل اندازه گیری: 15mA • ولتاژ کاری: 5~18V • فشار قابل تحمل :کمتر از 1.75Mpa • دمای نگه داری محیط: -25～+80℃ • رطوبت مجاز نگه داری: 25%～95%RH • جریان قابل اندازه گیری: 1 – 30 Ltr / menit ±3% • قطرمقطع: 0.5 inch (1.25 cm) • duty cycle سیگنال خروجی: 50%±10% • فرمول محاسبه فرکانس: F = 7.5 * Q (L / Min) از جمله مصارف این سنسور میتوان به آب گرمکن وسیستم کنترل آب اشاره نمود.
Specifications Model : YF-S201 Operating Voltage : 5V ~ 24V DC Min. Working Voltage : 4.5V DC Sensor Type : Hall Effect Current Requirement : 15mA @ 5V Operating Temperature Range : -25°C ~ 80°C Operating Humidity Range : 35% ~ 90% RH Water Pressure : ≤ 1.75MPa Flow Rate : 1 – 30 L/min Cable Length : 15cm Connection Thread : 1/2″
Pin Out RED – Power Input BLACK – Ground YELLOW – PWM Output Signal
